ประเภทหลังคาถังสามประเภทคืออะไร?

ในอุตสาหกรรมลอจิสติกส์อุตสาหกรรม เทศบาล และปิโตรเคมีสมัยใหม่ การเลือกตู้ถังที่เหมาะสมถือเป็นการตัดสินใจมูลค่าหลายล้านดอลลาร์ที่กำหนดวงจรชีวิตของสินทรัพย์ ความปลอดภัยในการปฏิบัติงาน และโปรไฟล์การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมโดยตรง ภายใต้มาตรฐานเอพีไอ 650กฎระเบียบ โครงสร้างพื้นฐานการกักเก็บของเหลวอาศัยการออกแบบสถาปัตยกรรมหลักสามประการเพื่อจัดการความดันอุทกสถิต ปริมาตรบรรยากาศภายใน และการปล่อยสารประกอบอินทรีย์ระเหยง่าย (VOC)

การทำความเข้าใจกลไกของโครงสร้าง การเลือกใช้วัสดุ และไดนามิกของการกักเก็บไอของการจำแนกประเภทหลังคาหลักทั้งสามนี้ เป็นสิ่งสำคัญสำหรับทีมจัดซื้อทางวิศวกรรมทั่วโลก

หลังคาคงที่จะติดอย่างถาวรกับเปลือกด้านบนของถังเก็บ ได้รับการออกแบบมาเพื่อปิดผนึกสภาพแวดล้อมภายในอย่างสมบูรณ์จากเศษซากภายนอก สัตว์ป่า และการตกตะกอน ทำให้เหมาะสำหรับของเหลวที่ไม่ระเหย การกักเก็บน้ำ และกระบวนการบำบัดน้ำเสีย

หลังคาคงที่โดยทั่วไปแบ่งออกเป็นสองประเภทย่อยทางวิศวกรรมที่แตกต่างกัน:

หลังคาเหล็กคาร์บอนแบบดั้งเดิมใช้การออกแบบกรวยแหลมที่รองรับภายในด้วยตารางที่ซับซ้อนของเสาแนวตั้ง จันทัน และคาน แม้ว่าโครงสร้างจะเสียงดีสำหรับเส้นผ่านศูนย์กลางที่เล็กกว่า แต่หลังคาทรงกรวยที่มีเส้นผ่านศูนย์กลางขนาดใหญ่จะทำให้เกิดความเครียดที่หนักหน่วงบนฐานของถัง นอกจากนี้ คอลัมน์แนวตั้งภายในยังสร้างกับดักการกัดกร่อนถาวรซึ่งระดับของเหลวมีความผันผวน ส่งผลให้ค่าใช้จ่ายในการบำรุงรักษาสูง

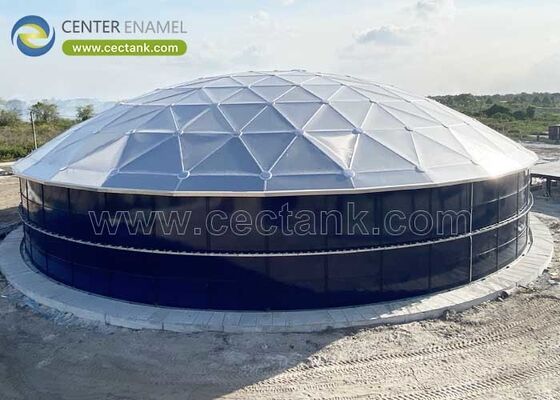

มาตรฐานสมัยใหม่สำหรับการมุงหลังคาแบบตายตัวคือการรองรับตัวเองได้หลังคาโดมอะลูมิเนียมเนื้อที่ (AGDR). โดมทำงานเป็นกรอบอวกาศสามเหลี่ยม โดยกระจายน้ำหนักตายภายนอก หิมะตกหนักที่สะสม และความกดดันของลมเป็นแรงตามแนวแกนล้วนๆ ลงไปจนถึงวงแหวนรับแรงตึงในขอบเขต สิ่งนี้จะกำจัดคอลัมน์สนับสนุนภายในโดยสิ้นเชิง

เพื่อเพิ่มประสิทธิภาพเส้นทางการรับน้ำหนักและลดความหนาของวัสดุ วิศวกรโครงสร้างจะคำนวณรัศมีทรงกลม (R) ตามเส้นผ่านศูนย์กลางของถัง (D) และการเพิ่มขึ้นของโดมเป้าหมาย (h):

เนื่องจากอะลูมิเนียมจะสร้างฟิล์มออกไซด์ที่สามารถซ่อมแซมตัวเองได้ตามธรรมชาติ หลังคาเหล่านี้จึงมีภูมิคุ้มกันต่อการกัดกร่อนในชั้นบรรยากาศโดยสิ้นเชิง และมีความทนทานสูงต่อก๊าซชีวภาพที่มีฤทธิ์รุนแรง เช่น ไฮโดรเจนซัลไฟด์ (H2S)

สำหรับผลิตภัณฑ์ปิโตรเลียมที่มีความผันผวนสูง เช่น น้ำมันดิบและน้ำมันเบนซิน การเก็บของเหลวไว้ใต้หลังคาคงที่จะทำให้เกิด "ช่องว่าง" ของก๊าซที่เป็นอันตราย (ช่องไอ) ระหว่างพื้นผิวของเหลวและหลังคา เพื่อขจัดอันตรายจากการระเบิดและหยุดการสูญเสียผลิตภัณฑ์เนื่องจากการระเหย ทีมวิศวกรจึงปรับใช้หลังคาลอยน้ำภายนอก (EFR)ภายในเปลือกถังแบบเปิดด้านบน

EFR ทำงานทั้งหมดบนหลักการลอยตัวของ Archimedes โดยลอยอยู่บนพื้นผิวของเหลวโดยตรงและเคลื่อนที่ในแนวตั้งพร้อมกับรอบการเติมและเทของถัง

• หลังคาโป๊ะ:โครงสร้างนี้ใช้วงแหวนต่อเนื่องของโป๊ะแบบปิดหลายช่องรอบๆ เส้นรอบวงของจุดศูนย์กลางชั้นเดียว โป๊ะช่วยพยุงตัวสำรองเป็นพิเศษและป้องกันไม่ให้หลังคาจม แม้ว่าความเสียหายทางกลเฉพาะที่หรือแผงแตกเล็กน้อยเกิดขึ้นก็ตาม
• หลังคาลอยน้ำสองชั้น:ออกแบบให้มีชั้นบนและชั้นล่างต่อเนื่องกันโดยคั่นด้วยแผงกั้นโครงสร้าง โครงแบบสองชั้นให้ฉนวนกันความร้อนที่เหนือกว่า ซึ่งจะช่วยลดการดูดซึมความร้อนจากแสงอาทิตย์ ทำให้ของเหลวที่มีความผันผวนสูงมีอุณหภูมิต่ำกว่าจุดเดือด
• ช่องโหว่ด้านสภาพอากาศ:เนื่องจากถัง EFR เปิดสู่ท้องฟ้า จึงจำเป็นต้องมีเครือข่ายระบายน้ำบนหลังคาส่วนกลางที่ยืดหยุ่นและเชื่อมต่อได้เพื่ออพยพน้ำฝน หิมะตกหนักหรือท่อระบายน้ำที่อุดตันอาจทำให้เกิดน้ำหนักมากเกินไปบนดาดฟ้า ทำให้เกิดความเสี่ยงในการปฏิบัติงานอย่างต่อเนื่องที่หลังคาจะเอียงหรือจม

จุดสูงสุดที่แท้จริงของการควบคุมไอสมัยใหม่และการปกป้องทรัพย์สินทางสิ่งแวดล้อมคือหลังคาลอยน้ำภายใน (IFR). การกำหนดค่านี้รวมเอาข้อได้เปรียบที่ชัดเจนของทั้งหลังคาคงที่และดาดฟ้าลอยน้ำโดยการวางฝาครอบลอยตัวได้สูงและมีน้ำหนักเบาข้างในถังที่ถูกปิดผนึกอย่างถาวรด้วยหลังคาคงที่ (โดยทั่วไปคือโดมอะลูมิเนียมเนื้อที่)

ด้วยการป้องกันดาดฟ้าลอยน้ำจากลม ฝน และหิมะ สิ่งอำนวยความสะดวกช่วยลดความเสี่ยงด้านโครงสร้างที่เกี่ยวข้องกับการเปลี่ยนแปลงของสภาพอากาศภายนอก

• แผ่นรังผึ้งแบบสัมผัสเต็ม:ผลิตจากโครงสร้างอลูมิเนียมหรือสแตนเลส แผงสัมผัสแบบเต็มวางชิดกับพื้นผิวของเหลวทั้งหมด การออกแบบนี้จะช่วยกำจัดช่องไอน้ำที่อยู่ใต้กระดานได้ตามหลักคณิตศาสตร์ลดการปล่อย VOC ได้ 90% ถึง 98%.
• IFRs อะลูมิเนียมแบบผิวหนังและโป๊ะ:ประกอบด้วยโครงอะลูมิเนียมน้ำหนักเบาที่หุ้มด้วยแผงโลหะผสมบางๆ และรองรับด้วยทุ่นแบบท่อลอยตัวสูงหลายชุด ระบบเหล่านี้เป็นแบบโมดูลาร์สูงและสามารถติดตั้งทีละชิ้นอย่างเป็นระบบผ่านรางตัวถังมาตรฐาน ทำให้เป็นตัวเลือกชั้นนำสำหรับการปรับปรุงโครงสร้างพื้นฐานหลังคาคงที่แบบเดิม

เพื่อช่วยในการประเมินรายจ่ายฝ่ายทุน (CapEx) เทียบกับประสิทธิภาพการดำเนินงานระยะยาว (OpEx) ตารางทางวิศวกรรมต่อไปนี้จะสรุปข้อดีข้อเสียของหลังคาหลักทั้งสามประเภท:

หลังคาลอยจะรักษารอยต่อผนังถังที่ไม่กลมสมบูรณ์ได้อย่างไร?

หลังคาลอยน้ำ (ทั้ง EFR และ IFR) ได้รับการออกแบบทางวิศวกรรมด้วยระบบซีลขอบเชิงกลที่ยืดหยุ่น ซึ่งเชื่อมช่องว่างระหว่างดาดฟ้าที่เคลื่อนย้ายได้และโครงเหล็กที่อยู่นิ่ง ปฏิบัติตามAPI 650 ภาคผนวก C & Hโดยส่วนประกอบเหล่านี้ใช้การออกแบบซีลคู่ ได้แก่ รองเท้ากลไกหลักหรือซีลโฟมที่ช่วยรักษาแรงดันที่สปริงโหลดติดกับผนังถังคงที่ และซีลยางปัดน้ำฝนอีลาสโตเมอร์รองที่ดักจับไอระเหยที่ตกค้าง

ถังหลังคาคงที่ที่มีอยู่สามารถดัดแปลงเป็นหลังคาลอยภายในได้หรือไม่?

ใช่. ชุด IFR แบบผิวและโป๊ะอะลูมิเนียมน้ำหนักเบาได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการติดตั้งแบบแยกส่วนและไม่มีประกายไฟ ส่วนประกอบต่างๆ ได้รับเครื่องจักรล่วงหน้าและผ่านได้ง่ายผ่านท่อ API มาตรฐาน ช่วยให้ทีมงานติดตั้งสามารถยึดระบบเข้าด้วยกันได้โดยตรงบนพื้นถัง โดยไม่ต้องมีการปรับเปลี่ยนโครงสร้างเปลือกหรือหลังคาที่มีอยู่

บทบาทของสายเคเบิล shunt บนระบบหลังคาลอยคืออะไร?

เนื่องจากของเหลวที่เคลื่อนที่และดาดฟ้าหลังคาแบบเลื่อนสามารถสร้างประจุไฟฟ้าสถิตได้จำนวนมาก หลังคาลอยจึงติดตั้งด้วยสแตนเลสที่มีความแข็งแรงสูงสายสับเปลี่ยน. สายเคเบิลเหล่านี้รักษาการเชื่อมต่อกราวด์ไฟฟ้าที่มีความต้านทานต่ำอย่างต่อเนื่องระหว่างหลังคาลอยและเปลือกถัง ขจัดอันตรายจากประกายไฟ และปกป้องโรงงานจากการจุดระเบิดด้วยความร้อนที่เกิดจากฟ้าผ่า

ด้วยความเป็นเลิศด้านการผลิตที่ยาวนานกว่า 30 ปีและผลงานระดับโลกที่ได้รับการสนับสนุนจากเกือบสิทธิบัตรที่เป็นกรรมสิทธิ์ 200 รายการCenter Enamel เป็นผู้นำระดับสากลในด้านวิศวกรรมฝาปิดการจัดเก็บและโซลูชั่นการบรรจุแบบเกลียว ดำเนินงานปฏิบัติตามอย่างครบถ้วนAWWA D108, API 650 และ ISO 9001มาตรฐาน Center Enamel วิศวกรสั่งทำพิเศษที่มีประสิทธิภาพสูงอลูมิเนียม Geodesic Domes และ Internal Floating Roofs สำหรับการติดตั้งในกว่า 100 ประเทศ ตั้งแต่การสร้างแบบจำลองการวิเคราะห์องค์ประกอบจำกัด 3 มิติ (FEA) ที่เข้มงวดไปจนถึงการปรับปรุงสิ่งอำนวยความสะดวกแบบครบวงจร เรามีโครงสร้างพื้นฐานระดับโลกที่ปรับแต่งเพื่อความทนทานของโครงสร้างที่สมบูรณ์และการควบคุมการปล่อยมลพิษสูงสุด

เพิ่มประสิทธิภาพทรัพย์สินพื้นที่จัดเก็บทางอุตสาหกรรมของคุณด้วยวิศวกรรมหลังคาขั้นสูง
