คู่มือวิศวกรรมปี 2026 สําหรับถังหลังคาลอยภายนอก (EFR)

ในภาคอุตสาหกรรมหนักและปิโตรเคมี การจัดเก็บน้ํามันดิบและไฮโดรคาร์บอนระเหยอื่น ๆ ในขนาดใหญ่จําเป็นต้องมีการแก้ไขที่สมดุลความจุขนาดใหญ่กับความปลอดภัยอย่างเข้มงวดถังหลังคาลอยภายนอก (EFR)เป็นมาตรฐานในอุตสาหกรรมสําหรับความต้องการเหล่านี้ ไม่เหมือนกับถังหลังคาคงที่หรือถังหลังคาลอยภายในเมื่อเพดานหลังคาถูกเผชิญกับธาตุโดยตรงในขณะที่พักบนพื้นผิวของของเหลว.

คู่มือวิศวกรรมนี้ตรวจสอบกลไกโครงสร้าง, ประเภทของวัสดุและความจําเป็นในการปฏิบัติงานของถัง EFR ในปี 2026

ถัง EFR ใช้หลักการที่ง่าย แต่มีประสิทธิภาพสูงความสามารถระบายน้ําแบบไฮโดรสแตตหลังคาถูกออกแบบให้ลอยตรงบนผลิตภัณฑ์ของเหลว โดยการรักษาความสัมผัสต่อเนื่องกับเหลวหลังคากําจัดช่องระเหย (อุลลาจ) ที่ก๊าซที่สามารถเผาไหม้สะสม

• ความสามารถระบายน้ําและการขยับ:พื้นหลังคาถูกออกแบบให้มีปัจจัยการลอยที่เฉพาะเจาะจง มันต้องเบาพอที่จะลอย แต่แข็งแกร่งพอที่จะรองรับน้ําหนักของตัวเองและภาระภายนอกชั่วคราวใด ๆ (เช่นฝนสะสมหรือหิมะ) โดยไม่ต้องดําน้ํา.
• ระบบปิดเข็ม:เนื่องจากเปลือกถังหายากที่จะเป็นวงกลมอย่างสมบูรณ์แบบ, หลังคาต้องการ "อินเตอร์เฟส" ที่ยืดหยุ่นเพื่อสะสมช่องว่างระหว่างขอบตึกและผนังเหล็ก.ปริมณฑลและปริมณฑลรอง, ซึ่งเป็นความบังคับตามมาตรฐานการปล่อยสารระเหยสากล เพื่อป้องกันสารประกอบอินทรีย์ลอย (VOCs) จากการรั่วไหลไปในชั้นบรรยากาศ
• การติดถิ่น:เพื่อป้องกันการปล่อยสแตติก (และการจุดไฟต่อมา) EFRs ใช้ shunts เหล็กไร้สแตนเลสยืดหยุ่นเพื่อรักษาความต่อเนื่องทางไฟฟ้าระหว่างหลังคาลอยและกระเป๋าถังการรับประกันว่าระบบทั้งระบบจะติดพื้นได้อย่างมีประสิทธิภาพ.

การออกแบบ EFR ได้ถูกแบ่งออกเป็นหมวดตามการจัดทําโครงสร้างของตึกของพวกมัน การเลือกขึ้นอยู่กับความลุกล้าของผลิตภัณฑ์ที่เก็บและสภาพภูมิอากาศในภูมิภาค

การออกแบบ EFR ที่ทั่วไปที่สุด โดยใช้วงแหวนของพอนโตนที่ปิดและลอยอยู่รอบรอบรอบของคาน

• ข้อดี:ประหยัดและให้ความสามารถระบายน้ําที่น่าเชื่อถือ
• หมายเหตุทางวิศวกรรม:ศูนย์กลางของเพดานมักจะบางกว่า ทําให้การจัดวางปอนตันเป็นแหล่งหลักของความสมบูรณ์แบบทางโครงสร้างของหลังคา

สร้างขึ้นด้วยชั้นบนและชั้นล่างที่ต่อเนื่องแยกกันด้วยส่วนผ่าโครงสร้าง โดยสร้าง "แซนวิช" ของส่วนปิดอย่างมีประสิทธิภาพ

• ข้อดี:ให้ความคุ้มกันที่ดีที่สุด ซึ่งทําให้ของเหลวลอยเย็นขึ้น และลดอัตราการเหยื่อ
• ความปลอดภัย:เนื่องจากการก่อสร้างเป็นส่วนต่างๆ แม้ว่าส่วนหนึ่งจะถูกเจาะ หลังคาจะยังคงมีความสามารถในการระบายน้ําที่สําคัญ

ความแตกต่างหลักของ EFR คือผืนเปิดซึ่งทําให้เก้าอี้เผชิญกับฝนตก (ฝนและหิมะ) ซึ่งนํามาซึ่งข้อจํากัดวิศวกรรมที่พิเศษ:ระบบระบายน้ําหลังคา

ถ้า ให้น้ํา ฝน เก็บ อยู่ บน พื้น พื้น จะ เพิ่ม ความ น้ําหนัก ที่ ไม่ สมดุล ที่ จะ ทํา ให้ พื้น พื้น หลังคา หัน หรือ ลง ไป. เพื่อ ป้องกัน ปัญหา นี้, วิศวกร ติดตั้ง:

1. ช่องระบายน้ําที่เชื่อมต่อหรือยืดหยุ่น:ระบบท่อต่อเนื่องที่วิ่งจากศูนย์กลางของหลังคา ผ่านของเหลวที่เก็บไว้ ไปยังจุดการปล่อยที่ใต้ถัง
2. ซิฟอนฉุกเฉิน:วาล์วความปลอดภัยที่ทําให้น้ําที่ติดอยู่ในระบบไหลเวียนได้อย่างปลอดภัย หากระบบระบายน้ําประจําตัวติดหรือล้มเหลว

เมื่อจัดซื้อโครงสร้างพื้นฐานที่เก็บของ ทีมวิศวกรรมต้องพิจารณาข้อดีเฉพาะของหลังคาลอยภายนอกกับหลังคาลอยภายใน (IFR)

การออกแบบและการบํารุงรักษาของ EFR ถูกกํากับโดยเข้มงวดAPI 650 (ฉบับยื่น C และ H)ความสอดคล้องไม่ได้เป็นตัวเลือก แต่เป็นมาตรฐานสําหรับความปลอดภัยในการดําเนินงาน

• ความสมบูรณ์แบบของช่องปิดAPI 650 ต้องการให้มีการวัด "ช่องว่าง" ระหว่างเครื่องประปาและกระเป๋าถังเป็นประจํา ช่องว่างที่เกินขีดจํากัดจะนําไปสู่การไม่ปฏิบัติตามใบอนุญาตคุณภาพอากาศสภาพแวดล้อม
• การคํานวณความสามารถระเหย:การออกแบบต้องคํานึงถึงกรณีที่เลวร้ายที่สุด เพื่อให้หลังคายังคงมั่นคง แม้ว่าห้องพอนตันหลายห้องจะท่วมน้ํา
• การรายงาน ESG:เนื่องจาก EFRs เป็นแหล่งที่ปล่อยปล่อยสารหลบหนี โรงงานอุตสาหกรรมที่ทันสมัยจําเป็นต้องรายงานอัตราการรั่วไหลของ VOCทําให้การคัดเลือกของผนึกที่มีประสิทธิภาพสูง (เช่นผนึกรองเท้าแบบกลไกที่มีรองรับเครื่องเปียก) เป็นสิ่งสําคัญสําหรับการปฏิบัติตามในระยะยาว.

คําถาม: ทําไมสถานที่จึงเลือก EFR มากกว่า IFR ที่มีกลุม?

A:EFRs มักถูกเลือกสําหรับถังขนาดใหญ่ (มักจะเกิน 60 + เมตร) ที่ค่าใช้จ่ายของกลองอัลลูมิเนียมจีโอเดซิกที่มีความกว้างขวางจะสูงมากEFRs ให้บริการทางการแก้ไขที่ประหยัดสําหรับการเก็บของขนาดใหญ่.

Q: ผมสามารถปรับปรุง EFR ที่มีอยู่เป็น IFR ได้หรือไม่?

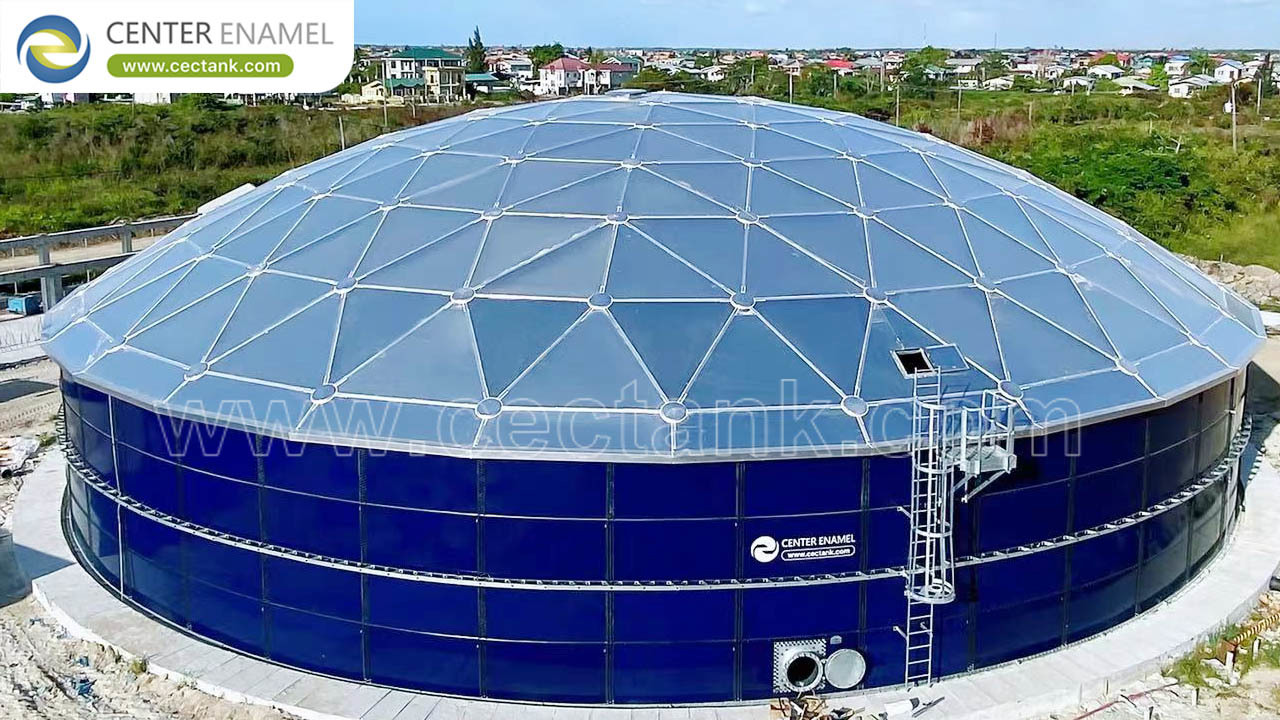

A:ใช่ และมันเป็นการปรับปรุงทั่วไปสําหรับพื้นฐานที่แก่ตัว โดยการปรับปรุง EFR ด้วยกลุมโครงการอัลลูมิเนียมนี้กําจัดความจําเป็นของการระบายน้ําหลังคาที่ซับซ้อนและให้การลด ~ 90% ของการปล่อย VOC ทันที.

Q: ความเสี่ยงในการบํารุงรักษาที่ใหญ่ที่สุดสําหรับ EFR คืออะไร?

A:การล้มเหลวของระบบระบายน้ํา หากท่อที่ยืดหยุ่นล้มเหลว หรือช่องรับระบายน้ําถูกบดด้วยเศษขยะ น้ําจะสะสมบนหลังคา ซึ่งอาจทําให้ความสมบูรณ์แบบของหลังคาเสี่ยง

การเลือกเทคโนโลยีหลังคาลอยที่เหมาะสม เป็นการตัดสินใจด้านโครงสร้างในระยะยาว ไม่ว่าจะเป็นการสร้างใหม่ หรือการแปลงจาก EFR เป็น IFRให้แน่ใจว่า พาร์ทเนอร์วิศวกรรมของคุณจะยึดถือAPI 650มาตรฐานเพื่อรับประกันความปลอดภัยในการใช้งานและการควบคุมการปล่อย

คุณต้องการที่จะสํารวจวัสดุและการประกอบรัดที่เหมาะสมที่สุดในการป้องกันการปล่อย VOC ในเขตภูมิอากาศเฉพาะของคุณ?
