คู่มือวิศวกรรมปี 2026 สําหรับถังหลังคาลอยภายนอก (EFR)

ในภาคอุตสาหกรรมหนักและปิโตรเคมี การจัดเก็บน้ำมันดิบและไฮโดรคาร์บอนระเหยอื่นๆ ขนาดใหญ่จำเป็นต้องมีโซลูชันที่สร้างสมดุลระหว่างกำลังการผลิตขนาดใหญ่กับความปลอดภัยที่เข้มงวด ที่ถังน้ำหลังคาลอยน้ำภายนอก (EFR)เป็นมาตรฐานอุตสาหกรรมสำหรับข้อกำหนดเหล่านี้ ต่างจากถังบนหลังคาคงที่หรือถังลอยภายใน EFR ทำงานในสภาพแวดล้อมแบบเปิดหลังคา โดยที่ดาดฟ้าจะสัมผัสกับองค์ประกอบต่างๆ โดยตรงขณะวางอยู่บนพื้นผิวของเหลว

คู่มือวิศวกรรมนี้จะตรวจสอบกลไกโครงสร้าง ประเภทวัสดุ และความจำเป็นในการปฏิบัติงานของถัง EFR ในปี 2026

ถัง EFR อาศัยหลักการที่เรียบง่ายแต่มีประสิทธิภาพสูง:การลอยตัวของอุทกสถิต. หลังคาได้รับการออกแบบทางวิศวกรรมให้ลอยอยู่บนผลิตภัณฑ์ที่เป็นของเหลวโดยตรง โดยการรักษาการสัมผัสกับของเหลวอย่างต่อเนื่อง หลังคาจะกำจัดพื้นที่ไอ (ullage) ที่ซึ่งก๊าซไวไฟสะสมอยู่

• การลอยตัวและการกระจัด:ดาดฟ้าได้รับการออกแบบให้มีปัจจัยลอยตัวเฉพาะ เรือจะต้องเบาพอที่จะลอยได้แต่ต้องแข็งแกร่งพอที่จะรองรับน้ำหนักของตัวเอง น้ำหนักของซีลขอบล้อ และภาระภายนอกชั่วคราวใดๆ (เช่น ฝนที่สะสม) โดยไม่ต้องจมอยู่ใต้น้ำ
• ระบบซีลขอบ:เนื่องจากตัวถังไม่กลมอย่างสมบูรณ์ หลังคาจึงต้องมี "ส่วนต่อประสาน" ที่ยืดหยุ่นเพื่อเชื่อมช่องว่างระหว่างขอบดาดฟ้ากับผนังเหล็ก สามารถทำได้โดยผ่านซีลขอบล้อหลักและรองซึ่งเป็นข้อบังคับภายใต้มาตรฐานการปล่อยก๊าซสากลเพื่อป้องกันไม่ให้สาร VOCs รั่วไหลออกสู่ชั้นบรรยากาศ
• สายดิน:เพื่อป้องกันการปล่อยประจุไฟฟ้าสถิต (และการจุดระเบิดในภายหลัง) EFR ใช้ตัวแยกสเตนเลสสตีลที่มีความยืดหยุ่น เพื่อรักษาความต่อเนื่องทางไฟฟ้าระหว่างหลังคาลอยและเปลือกถัง เพื่อให้มั่นใจว่าระบบทั้งหมดได้รับการต่อสายดินอย่างมีประสิทธิภาพ

การออกแบบ EFR แบ่งตามโครงสร้างดาดฟ้า ทางเลือกขึ้นอยู่กับความผันผวนของผลิตภัณฑ์ที่จัดเก็บและสภาพอากาศในภูมิภาค

การออกแบบ EFR ที่ใช้บ่อยที่สุด โดยใช้วงแหวนของโป๊ะลอยตัวแบบปิดรอบๆ ขอบกระดาน

• ข้อดี:คุ้มค่าและให้การลอยตัวที่เชื่อถือได้
• หมายเหตุทางวิศวกรรม:โดยทั่วไปแล้วจุดศูนย์กลางของดาดฟ้าจะบางกว่า ทำให้การจัดเรียงโป๊ะเป็นแหล่งที่มาหลักของความสมบูรณ์ของโครงสร้างของหลังคา

สร้างด้วยดาดฟ้าด้านบนและด้านล่างต่อเนื่องกันโดยคั่นด้วยแผงกั้นที่มีโครงสร้าง ทำให้เกิดเป็น "แซนด์วิช" ของช่องแบบปิดได้อย่างมีประสิทธิภาพ

• ข้อดี:มีฉนวนที่เหนือกว่า ซึ่งช่วยให้ของเหลวระเหยเย็นลงและลดอัตราการระเหย
• ความปลอดภัย:เนื่องจากโครงสร้างแบบแบ่งส่วน แม้ว่าส่วนใดส่วนหนึ่งจะถูกเจาะ หลังคายังคงสามารถลอยตัวสำรองได้อย่างมีนัยสำคัญ

ความแตกต่างหลักของ EFR ก็คือเป็นเช่นนั้นเปิดด้านบน. ซึ่งจะทำให้ดาดฟ้าต้องเผชิญกับปริมาณน้ำฝน (ฝนและหิมะ) ซึ่งทำให้เกิดข้อจำกัดทางวิศวกรรมที่เป็นเอกลักษณ์:การระบายน้ำบนหลังคา

หากปล่อยให้น้ำฝนสะสมบนดาดฟ้า จะทำให้เกิดน้ำหนักที่ไม่สม่ำเสมอและมากจนอาจทำให้หลังคาเอียงหรือจมได้ ในการจัดการสิ่งนี้ วิศวกรจะติดตั้ง:

1. ท่อระบายน้ำแบบก้องหรือแบบยืดหยุ่น:ระบบท่อต่อเนื่องที่วิ่งจากกึ่งกลางหลังคา ผ่านของเหลวที่เก็บไว้ ไปยังจุดระบายที่ด้านล่างของถัง
2. กาลักน้ำฉุกเฉิน:วาล์วนิรภัยที่ช่วยให้น้ำที่ติดอยู่ระบายออกได้อย่างปลอดภัย หากระบบระบายน้ำหลักอุดตันหรือขัดข้อง

เมื่อจัดซื้อโครงสร้างพื้นฐานการจัดเก็บข้อมูล ทีมวิศวกรจะต้องชั่งน้ำหนักข้อดีเฉพาะของหลังคาลอยน้ำภายนอกกับหลังคาลอยน้ำภายใน (IFR)

การออกแบบและการบำรุงรักษา EFR อยู่ภายใต้การควบคุมอย่างเคร่งครัดโดยAPI 650 (ภาคผนวก C และ H). การปฏิบัติตามข้อกำหนดไม่ใช่ทางเลือก เป็นมาตรฐานด้านความปลอดภัยในการปฏิบัติงาน

• ความสมบูรณ์ของช่องว่างซีล:API 650 กำหนดให้มีการวัด "ช่องว่าง" ระหว่างซีลและเปลือกถังเป็นประจำ ช่องว่างที่มากเกินไปนำไปสู่การไม่ปฏิบัติตามใบอนุญาตคุณภาพอากาศสิ่งแวดล้อม
• การคำนวณการลอยตัว:การออกแบบจะต้องคำนึงถึงสถานการณ์ "กรณีที่เลวร้ายที่สุด" เพื่อให้แน่ใจว่าหลังคายังคงมีเสถียรภาพแม้ว่าจะมีน้ำท่วมช่องโป๊ะหลายช่องก็ตาม
• การรายงาน ESG:เนื่องจาก EFR เป็นแหล่งที่มาของการปล่อยก๊าซเรือนกระจกที่หลบหนี โรงงานอุตสาหกรรมสมัยใหม่จึงจำเป็นต้องรายงานอัตราการรั่วไหลของสารอินทรีย์ระเหย (VOC) เพิ่มมากขึ้น ทำให้การเลือกซีลประสิทธิภาพสูง (เช่น ซีลรองเท้าเชิงกลพร้อมที่ปัดน้ำฝนสำรอง) มีความสำคัญอย่างยิ่งต่อการปฏิบัติตามข้อกำหนดในระยะยาว

ถาม: เหตุใดโรงงานจึงเลือก EFR มากกว่า IFR ที่มีโดม

ตอบ:EFR มักถูกเลือกสำหรับถังที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ (มักจะเกิน 60+ เมตร) ซึ่งต้นทุนของโดมอะลูมิเนียม geodesic ช่วงกว้างเป็นสิ่งที่ห้ามปราม ในสภาพอากาศที่แห้งแล้งและมีฝนตกน้อยที่สุด EFR มอบโซลูชันที่คุ้มค่าสำหรับการจัดเก็บปริมาณมาก

ถาม: ฉันสามารถดัดแปลง EFR ที่มีอยู่เป็น IFR ได้หรือไม่

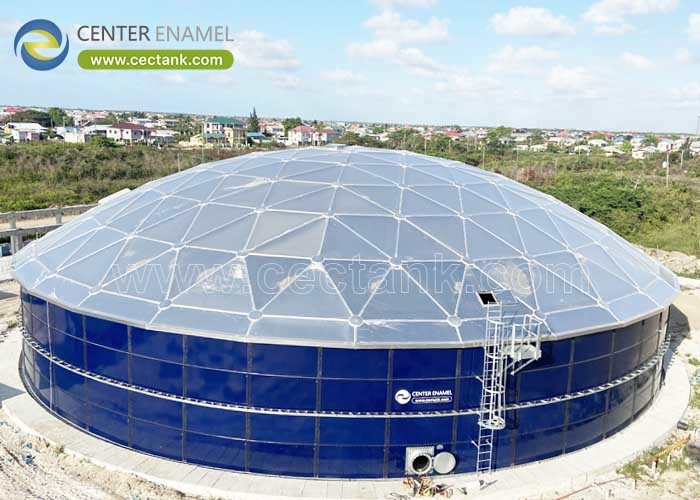

ตอบ:ใช่ และเป็นการอัปเกรดทั่วไปสำหรับโครงสร้างพื้นฐานที่มีอายุมาก การติดตั้ง EFR เพิ่มเติมด้วยโดมอะลูมิเนียม geodesic สิ่งอำนวยความสะดวกสามารถเปลี่ยนเป็น IFR ได้ ซึ่งช่วยลดความจำเป็นในการระบายน้ำบนหลังคาที่ซับซ้อน และลดการปล่อยสาร VOC ได้ทันทีประมาณ 90%

ถาม: อะไรคือความเสี่ยงในการบำรุงรักษาที่ใหญ่ที่สุดสำหรับ EFR

ตอบ:ระบบระบายน้ำล้มเหลว หากการวางท่อแบบยืดหยุ่นล้มเหลวหรือทางเข้าของท่อระบายน้ำอุดตันด้วยเศษขยะ น้ำจะรวมตัวกันบนหลังคา ซึ่งอาจส่งผลต่อความสมบูรณ์ของโครงสร้างของหลังคา
