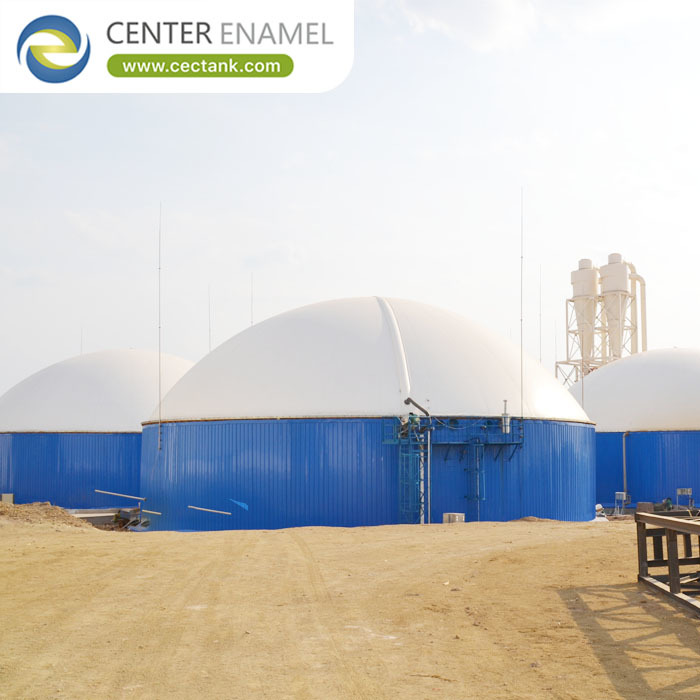

ถัง CSTR ไบโอแก๊ส: การผสมคือการออกแบบ ไม่ใช่อุปกรณ์เสริม

เครื่องปฏิกรณ์ถังแบบกวนต่อเนื่อง (CSTR) ดูเหมือนจะเป็นเครื่องย่อยแบบไร้อากาศที่ระบุได้ง่ายที่สุด เนื่องจากมีเพียงถังเดียวและแนวคิดก็ง่ายต่อการกล่าว: รักษาทุกอย่างให้อยู่ในสภาวะแขวนลอยและชีววิทยาจะดูแลตัวเอง ในทางปฏิบัติ โรงงาน CSTR คือที่ที่ผู้ปฏิบัติงานมักจะค้นพบว่าการผสมถูกปฏิบัติเหมือนเป็นอุปกรณ์เสริมมากกว่าการออกแบบ เครื่องผสมที่มีขนาดเล็กเกินไปหรือวางผิดตำแหน่งจะสร้างปริมาตรที่ตายแล้ว ปริมาตรที่ตายแล้วจะกลายเป็นกรวดและตะกอน และเครื่องปฏิกรณ์ที่ใช้งานได้จะมีขนาดเล็กกว่าถังที่จ่ายเงินไปอย่างเงียบๆ

โหมดความล้มเหลวจะช้าและมีค่าใช้จ่ายสูง ซึ่งเป็นเหตุผลว่าทำไมจึงคุ้มค่าที่จะทำให้ถูกต้องในขั้นตอนการระบุ Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) สร้างเครื่องย่อย CSTR แบบหลอมแก้วกับเหล็กที่มีช่องเสียบเครื่องผสม การทำความร้อน และการเข้าถึงที่ออกแบบมาในเปลือก ดังนั้นระบบผสมและตัวถังจึงได้รับการออกแบบเป็นหนึ่งเดียว

1. CSTR ทำงานแตกต่างกันอย่างไร?

CSTR มุ่งหวังให้สภาวะสม่ำเสมอทั่วทั้งถัง ป้อนจะถูกเจือจางให้มีความหนืดที่สามารถปั๊มได้และผสมกลับเข้าไปในมวล ดังนั้นชีววิทยาจึงเห็นสภาพแวดล้อมเดียวกันทุกที่ ความสม่ำเสมอนั้นคือสิ่งที่ทำให้เครื่องปฏิกรณ์สามารถควบคุมได้ และทำให้มันไวต่อความล้มเหลวของการผสม

• ช่วงของแข็งทั้งหมด: เครื่องย่อย CSTR โดยทั่วไปจะทำงานที่ของแข็งทั้งหมด 8 ถึง 12 เปอร์เซ็นต์ เหนือกว่านั้นสารตั้งต้นจะหยุดทำตัวเหมือนของเหลว และกำลังการผสมจะเพิ่มขึ้นอย่างรวดเร็ว
• เวลาการกักเก็บ: การกักเก็บไฮดรอลิก 20 ถึง 40 วันเป็นเรื่องปกติ ซึ่งกำหนดโดยสารตั้งต้นและระบบอุณหภูมิ การกักเก็บและปริมาตรคือการตัดสินใจเดียวกัน
• ระบบอุณหภูมิ: การทำงานแบบเมโซฟิลลิกที่อุณหภูมิ 35-38 องศาเซลเซียสเป็นทางเลือกทั่วไป การทำงานแบบเทอร์โมฟิลลิกที่อุณหภูมิ 50-55 องศาเซลเซียสให้จลนศาสตร์ที่เร็วกว่าด้วยความทนทานต่อการรบกวนที่แคบกว่า
• สมมติฐานการผสมที่สมบูรณ์: สมการการออกแบบสมมติว่าองค์ประกอบมีความสม่ำเสมอ ทุกๆ ลูกบาศก์เมตรที่ไม่ได้กวนคือความจุที่ไม่เข้าร่วมในปฏิกิริยา
• ความยืดหยุ่นของวัตถุดิบ: การผสมที่สมบูรณ์จัดการกับวัตถุดิบที่แปรผันและวัตถุดิบที่ย่อยร่วมกันได้ดี ซึ่งเป็นเหตุผลว่าทำไม CSTR จึงเป็นค่าเริ่มต้นสำหรับกากอาหาร มูลสัตว์ และกระแสอินทรีย์ผสม

2. ควรระบุการผสมอย่างไร?

ระบุการผสมตามสิ่งที่ต้องบรรลุมากกว่ากำลังมอเตอร์ มาตรวัดที่มีประโยชน์คือการหมุนเวียน กำลังที่ใส่ต่อปริมาตร และการพิสูจน์ว่าไม่มีชั้นที่ตกตะกอนและชั้นที่ลอยอยู่ทั่วช่วงการทำงาน

• เวลาการหมุนเวียนและการผสม: ระบุเวลาการผสมหรืออัตราการหมุนเวียนสำหรับปริมาตรของเหลวทั้งหมด และกำหนดให้เป็นไปตามความหนืดที่หนาที่สุดที่คาดหวัง ไม่ใช่ที่ความหนืดของน้ำ
• กำลังที่ใส่: กำลังต่อลูกบาศก์เมตรเป็นตัวเลขที่เปรียบเทียบได้ระหว่างประเภทของเครื่องผสม ขอให้ระบุ เพราะกำลังมอเตอร์เป็นกิโลวัตต์เพียงอย่างเดียวไม่ได้บอกอะไรเกี่ยวกับสิ่งที่เกิดขึ้นในของเหลว
• ประเภทและตำแหน่งของเครื่องผสม: ระบบใต้น้ำ ระบบติดตั้งด้านบน และระบบฉีดแก๊สแต่ละระบบสร้างรูปแบบการไหลที่แตกต่างกัน ตำแหน่งคือสิ่งที่กำหนดว่าพื้นและมุมถูกกวาดหรือไม่
• การควบคุมตะกอนและโฟม: ชั้นลอยเกิดขึ้นที่ความเร็วพื้นผิวต่ำ การผสม การฉีดพ่นพื้นผิว หรือเครื่องทำลายโฟมแบบกลไกจะจัดการกับอาการ สาเหตุเกิดจากสมดุลของวัตถุดิบ
• การจัดการกรวด: ทรายและกรวดสะสมที่ความเร็วพื้นผิวต่ำ รักษาความเร็วพื้นผิว หรือจัดหาเส้นทางการกำจัดกรวด เพราะกรวดที่สะสมคือปริมาตรที่สูญเสียไปอย่างถาวร

3. มีอะไรอีกบ้างที่กำหนดเสถียรภาพระยะยาว?

การผสมเป็นปัจจัยที่ใหญ่ที่สุด แต่ CSTR ที่ผสมได้ดีก็ยังสามารถไม่เสถียรได้จากการทำความร้อน การป้อน หรือการจัดการแก๊ส เสถียรภาพเป็นคุณสมบัติของระบบ และถังต้องรองรับทั้งหมด

• กำลังและความสม่ำเสมอของการทำความร้อน: เครื่องแลกเปลี่ยนความร้อนภายนอกพร้อมระบบหมุนเวียนด้วยปั๊ม หรือขดลวดทำความร้อนภายในช่วยรักษาอุณหภูมิให้อยู่ในแถบที่แคบ การเปลี่ยนแปลงอุณหภูมิมากกว่าหนึ่งหรือสององศาต่อวันจะทำให้ชีววิทยากดดัน
• ระบบการป้อน: การป้อนเป็นชุดเล็กๆ บ่อยๆ มีเสถียรภาพมากกว่าการป้อนเป็นชุดใหญ่ๆ เพียงไม่กี่ครั้ง เพราะแต่ละชุดใหญ่คือการกระแทกภาระต่อประชากรจุลินทรีย์
• ความแน่นของแก๊ส: CSTR ก็เป็นถังแก๊สเช่นกัน ซีลหลังคา ช่องเสียบ และอุปกรณ์ความปลอดภัยต้องทนต่อแรงดันต่ำ และพื้นที่แก๊สต้องการการระบายอากาศที่เหมาะสมและการป้องกันเปลวไฟ
• การเคลือบและการกัดกร่อน: ช่องไอของเครื่องย่อยมีการกัดกร่อน และผนังถูกขัดถูด้วยกรวด เกรดการเคลือบควรเลือกตามโซน เช่นเดียวกับงานที่ต้องเผชิญกับสภาวะรุนแรงอื่นๆ
• การเข้าถึงและความปลอดภัย: เครื่องผสม การทำความร้อน และเครื่องมือวัดต้องการการเข้าถึงเพื่อการบำรุงรักษา และขั้นตอนการเข้าพื้นที่จำกัดควรมีผลต่อการจัดเรียงช่องคนและแท่นตั้งแต่เริ่มต้น

การรับประกันทางวิศวกรรมและการสนับสนุนโครงการ

ถังทุกใบที่ส่งมอบโดย Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) ได้รับการออกแบบตามมาตรฐาน AWWA D103-09 และ EN 1090 พร้อมการตรวจสอบองค์ประกอบจำกัดของภาระบนเปลือก หลังคา และหัวฉีด หลอมที่อุณหภูมิ 820-930°C ภายใต้การควบคุม ISO 9001 และ ISO 45001 ทดสอบรอยรั่วที่ 1500 V ทั่วทั้งพื้นผิวหนึ่งร้อยเปอร์เซ็นต์ และประกอบด้วยสลักเกรด 8.8 และสารปิดผนึกที่ได้รับการรับรองจากผู้ผลิต เครื่องย่อย CSTR จะถูกจัดส่งเป็นเครื่องปฏิกรณ์ที่สมบูรณ์: เปลือกหลอมแก้วกับเหล็กที่หลอมที่อุณหภูมิ 820-930 องศาเซลเซียส ช่องเสียบเครื่องผสมและตัวรองรับที่รวมอยู่ในดีไซน์เปลือก วงจรทำความร้อนหรือการเชื่อมต่อเครื่องแลกเปลี่ยนความร้อน หลังคาที่แน่นหนาด้วยอุปกรณ์ความปลอดภัย ฉนวนและแผ่นปิด เครื่องมือวัด และการจัดเตรียมการเข้าถึงและความปลอดภัยที่ตรงกับระบบบำรุงรักษา

คำถามที่พบบ่อย (FAQ)

เครื่องย่อย CSTR ต้องการพลังงานในการผสมเท่าใด?

ระบุเป็นกำลังที่ใส่ต่อลูกบาศก์เมตรพร้อมกับเวลาการผสม แทนที่จะเป็นกำลังมอเตอร์ ตัวเลขที่ต้องการขึ้นอยู่กับปริมาณของแข็งทั้งหมดและรูปแบบการไหลที่เครื่องผสมสร้างขึ้น และต้องเป็นไปตามความหนืดที่หนาที่สุดที่โรงงานจะป้อนจริง ไม่ใช่ในสภาวะเหมือนน้ำ

ความแตกต่างระหว่างเครื่องย่อย CSTR และเครื่องย่อยแบบ Plug Flow คืออะไร?

CSTR ถูกออกแบบมาสำหรับสภาวะที่สม่ำเสมอทั่วทั้งถัง ซึ่งเหมาะสำหรับวัตถุดิบที่ปั๊มได้ที่ของแข็ง 8-12 เปอร์เซ็นต์ และให้ความยืดหยุ่นที่ดีสำหรับการย่อยร่วมกัน การออกแบบแบบ Plug Flow จัดการกับวัสดุที่มีของแข็งสูงกว่าซึ่งเคลื่อนที่ผ่านถังโดยมีการผสมย้อนกลับจำกัด และถูกเลือกมากกว่าสำหรับวัตถุดิบที่มีมูลสัตว์เป็นส่วนใหญ่หรือวัตถุดิบที่วางซ้อนได้

ทำไมตะกอนจึงเกิดขึ้นและควบคุมได้อย่างไร?

ตะกอนเกิดขึ้นที่ความเร็วพื้นผิวต่ำเกินไปที่จะรักษาวัสดุที่ลอยอยู่ การควบคุมเริ่มต้นด้วยการเลือกและตำแหน่งของเครื่องผสม ได้รับการสนับสนุนโดยการฉีดพ่นพื้นผิวหรือเครื่องทำลายแบบกลไก และแก้ไขได้อย่างมีประสิทธิภาพที่สุดโดยการจัดการสมดุลของวัตถุดิบที่ทำให้เกิดส่วนที่ลอยอยู่ตั้งแต่แรก

ถัง CSTR สามารถปรับแต่งให้เข้ากับวัตถุดิบของเราได้หรือไม่?

ใช่ ปริมาตร เกรดการเคลือบตามโซน ประเภทและตำแหน่งของเครื่องผสม ระบบทำความร้อน หลังคาและการจัดการแก๊ส ฉนวน เครื่องมือวัด และการเข้าถึง ทั้งหมดนี้จะถูกกำหนดค่าตามการวิเคราะห์วัตถุดิบ อุณหภูมิการทำงาน และสภาวะของไซต์งาน และได้รับการยืนยันก่อนการผลิต
