ถัง CSTR: กณิตศาสตร์, แบฟล์และการโอนความร้อน - สิ่งที่เรือมีส่วนร่วม

ในแหล่งปฏิกิริยาถังปั่นต่อเนื่อง ถังไม่ใช่ถังที่เก็บปฏิกิริยา มันเป็นส่วนหนึ่งของปฏิกิริยาแผ่นระบายความร้อนและผิวถ่ายทอดความร้อนจะตัดสินว่าเนื้อหาจะเหมือนกันจริงหรือไม่, ไม่ว่าสิ่งแข็งจะอยู่ในการแขวน และไม่ว่าอุณหภูมิจะสามารถรักษาภายในช่วงที่กระบวนการต้องการและผลลัพธ์มักจะเป็นตัวประกอบไฟฟ้าที่มีค่าเฉลี่ยที่สบายใจ และปัญหาทางท้องถิ่นที่หนัก.

กณิตศาสตร์ถูกกําหนดก่อน และการออกแบบการกระตุ้นและการถ่ายทอดความร้อนตามจากมันหนุนหมุน, พื้นที่ทําความร้อนและการเข้าออกแบบในเปลือก, ดังนั้นภาชนะและอุปกรณ์กระบวนการถูกออกแบบเป็นหนึ่ง.

1เรือต้องส่งอะไร?

CSTR ถูกกําหนดโดยสิ่งที่มันต้องบรรลุมากกว่าสิ่งที่มันเก็บไว้ จํานวนสี่ข้อบังคับกําหนดเรือ และบางครั้งมันดึงในทิศทางที่แตกต่างกัน

• การประกอบแบบเดียวกัน:การสมมุติภาพผสมสมสมบูรณ์จะเกิดขึ้นได้เมื่อสารประกอบเป็นแบบเดียวกัน แต่ละกระเป๋าที่อยู่เฉยๆ ก็คือปริมาณที่ไม่ได้ร่วม
• อุณหภูมิแบบเดียวกัน:อัตราการปฏิกิริยาและกิจกรรมทางชีววิทยาทั้งสองตามอุณหภูมิ และภาชนะที่ไม่สามารถรักษาอุณหภูมิภายในช่วงที่แคบ ก็ไม่สามารถรักษาผลงานได้
• สารแข็ง สับซนเซชั่น:เมื่ออาหารมีสารแข็งในตัว ภาชนะและการปั่นมันต้องทําให้มันเคลื่อนไหว หรือมันจะลงตัวและกลายเป็นจํานวนที่สูญเสียอย่างถาวร
• การเก็บก๊าซและการปล่อยก๊าซCSTRs มากมาย สร้าง ก๊าซ กระปุก ต้องเก็บมันไว้อย่างปลอดภัย ปล่อยมันอย่างควบคุมได้ และเก็บพื้นที่บนหลังคาปิด
• ความสะอาดและการเข้าถึง:CSTRs ต้องการการเข้าถึงภายในสําหรับการตรวจสอบ การบํารุงรักษาและทําความสะอาดหมุน

2. กณิตศาสตร์ส่งผลต่อการทํางานอย่างไร?

อัตราส่วนความสูงต่อความกว้าง เป็นการตัดสินใจแรก และเป็นการตัดสินใจที่ยากที่สุดที่จะเปลี่ยนแปลงในภายหลัง มันกําหนดรูปแบบการผสมผสานรอยเท้าและพฤติกรรมการยึดก๊าซพร้อมกัน.

• อัตราการสัมพันธ์ความสูงกับกว้าง:ถัง CSTR ระยะเหลวโดยทั่วไปนั่งใกล้ความเป็นหนึ่งเดียว โดยมีระยะทํางานประมาณ 0.8 ถึง 1.5 ขึ้นอยู่กับภาระงาน การจัดวางหมุนและแผนที่มีอยู่
• เรือสูงกว่า:พื้นที่ผนังที่มากกว่าสําหรับการถ่ายทอดความร้อน และการใช้งานที่น้อยกว่า แต่มันต้องการเครื่องย้ายหลายเครื่องบนแกนหนึ่ง และให้ความสนใจมากขึ้นในการผสมผสานผ่านความสูงเต็ม
• เรือระดับระดับน้ําไม่สูง:การผสมผสานแบบง่ายๆ กับเครื่องหมุนเดียว และการปรับปรุงพื้นผิวที่ดีขึ้น ด้วยค่าของพื้นที่ที่กว้างและพื้นที่ผนังที่น้อยลงสําหรับการถ่ายทอดความร้อน
• รูปทรงด้านล่าง:ด้านล่างแบบแผ่น หรือทรงโคลน มีพฤติกรรมที่แตกต่างกันสําหรับของแข็ง ด้านล่างแบบโคลนและแบบแผ่นช่วยในการระบายน้ําและการเก็บของแข็งเมื่อหน้าที่ต้องการ
• ฟรีบอร์ด:การปล่อยฟองและก๊าซต้องมีพื้นที่เหนือเส้นของของเหลว

3. แบฟเฟลและการถ่ายทอดความร้อนเพิ่มอะไร?

ผิวระบายความร้อนและผิวระบายความร้อนเป็นสองลักษณะที่แยกแยกตัวปฏิกิริยาจากถังที่มีเครื่องผสมในตัวนั้น ทั้งคู่จะเรียบง่ายในการรวมในระยะการออกแบบและแพงในการเพิ่มหลังจากนั้น

• เหตุ ผล ที่ มี ความ สับสน:โดยไม่ใช่น้ํายาหมุนเป็นร่างกาย สร้างหมุนเวียนกลางและบรรลุการผสมผสานน้อยมาก
• การจัดตั้งเบฟล์:โดยทั่วไปมี 4 ปรับที่ติดตั้งตั้งตั้งตรงบนผนัง มีความกว้างประมาณ 1/10 ของกว้างถัง และมีระยะว่างเล็ก ๆ จากผนังเพื่อป้องกันกระเป๋าที่ตาย
• อัตราการต่อเนื่องของตัวขับรถกับถัง:กว้างของเครื่องขับโดยปกติจะประมาณ 1/3 ของกว้างของถังสําหรับการจัดวางแบบมาตรฐาน โดยมีระยะว่างจากพื้นที่ตั้งไว้เพื่อให้ของแข็งเคลื่อนไหวแทนที่จะตั้งอยู่
• ตัวเลือกการโอนความร้อน:เสื้อภายนอก, สายโค้ลภายใน, หรือเครื่องแลกเปลี่ยนความร้อนภายนอกที่มีการปั๊มกระจาย. เสื้อปล่อยให้ภายในสะอาด; สายโค้ลให้พื้นที่มากขึ้น; เครื่องแลกเปลี่ยนความร้อนภายนอกง่ายที่สุดในการดูแล
• การปิดและควบคุม:การกันความร้อนและการเคลือบจะทําให้อุณหภูมิคงที่และลดภาระ และกลยุทธ์การควบคุมควรให้อุณหภูมิอยู่ในช่วงที่แคบ แทนที่จะหมุนเวียน

การประกันวิศวกรรมและการสนับสนุนโครงการ

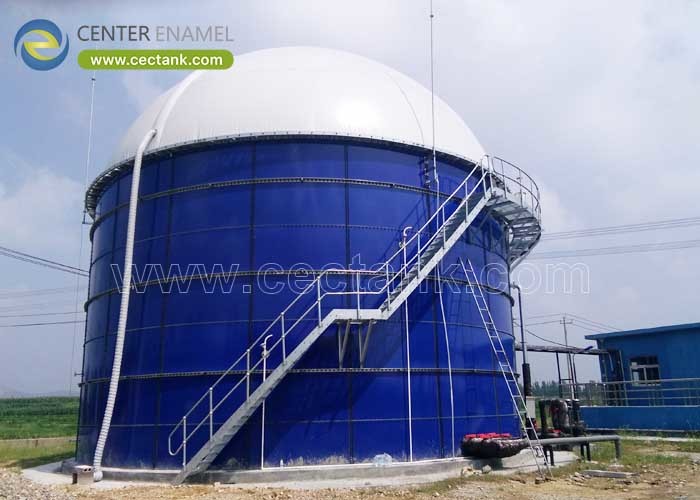

ถังทุกตัวที่นําเสนอโดย Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) ได้ถูกออกแบบตาม AWWA D103-09 และ EN 1090 ด้วยการตรวจสอบองค์ประกอบที่จํากัดของโคลน, หลังคาและภาระของจมน้ําสับในอุณหภูมิ 820-930 °C ตามมาตรฐาน ISO 9001 และ ISO 45001, holiday ทดสอบที่ 1500 V ทั่วร้อยเปอร์เซ็นต์ของพื้นผิว, และประกอบด้วยเกรด 8.8 โบลท์และเครื่องประปาที่ได้รับการรับรองจากผู้ผลิตผนังเบฟเฟลและรองรับอิมเปลเลอร์ที่บูรณาการในการออกแบบเปลือก, การทําความร้อนโดยแจ็คเก็ต, สายโค้ลภายในหรือแลกเปลี่ยนภายนอกที่มีการแยกและการเคลือบ, การจัดทําหลังคาที่กันก๊าซเมื่อกระบวนการผลิตก๊าซ, การเจาะเข้าไปในโรงงานการเคลือบที่เข้ากันได้ตามโซน, และมาตรการการเข้าถึงและความปลอดภัยที่ตรงกับระบบการบํารุงรักษา

"ใส่เครื่องผสมกับถัง แล้วคุณจะได้ปัญหาของการผสม

คําถามที่พบบ่อย (FAQ)

ทําไม CSTR ต้องใช้บีฟเฟอร์?

โดยไม่มีการสับสนของเหลวมักจะหมุนเป็นร่างกายเดียว สร้างหมุนเวียนกลางและบรรลุการผสมผสานจริงน้อยมากการ ปรับระบายไฟที่ติดตั้งอยู่บนผนัง ทําให้การหมุนหมุนนี้หยุดลง และเปลี่ยนมันให้เป็นการหมุนเวียนแบบตั้งตั้งซึ่งเป็นสิ่งที่ผลิตการผสมผสานและรักษาของแข็งในระบาย

ความสูงที่เหมาะสมกับสัดส่วนกว้างคืออะไร?

สําหรับภาระระยะเหลว มันมักจะใกล้ๆกับหนึ่งตัว โดยมีช่วงทํางานประมาณ 0.8 ถึง 15ภาชนะที่สูงกว่าจะให้พื้นที่ผนังมากขึ้นสําหรับการถ่ายทอดความร้อนและพื้นที่ที่สั้นกว่า แต่ต้องการหลายหมุน; ภาชนะที่ไม่สูงกว่าจะผสมผสานง่ายขึ้นกับหมุนเดียว แต่ต้องการพื้นที่ที่มากกว่า

ซีเอสทีอาร์ถูกทําความร้อนหรือเย็นอย่างไร

โดยแจ็คเก็ตภายนอก, สายโค้ลภายใน, หรือแลกเปลี่ยนความร้อนภายนอกที่มีการระบายปั๊มและแลกเปลี่ยนภายนอกที่ง่ายที่สุดในการบริการ โดยไม่ต้องเข้าเรือการเลือกขึ้นอยู่กับภารกิจพื้นที่ที่ต้องการและระบบการทําความสะอาด

ถัง CSTR สามารถปรับปรุงให้กับกระบวนการของเราได้หรือไม่

ใช่ กณิตศาสตร์ ระเบียบของกระบวนการและกระบวนการ วิธีการถ่ายทอดความร้อนข้อกําหนดการเข้าถึงและความปลอดภัยทั้งหมดได้รับการตั้งค่าตามความต้องการของกระบวนการและยืนยันก่อนการผลิต.
