ถังน้ำดับเพลิง: การคำนวณขนาด มาตรฐาน และตัวเลือกเหล็กแบบประกอบ

ถังน้ำดับเพลิงคือแหล่งสำรองที่ต่อท่อถาวร ซึ่งช่วยให้ระบบสปริงเกลอร์หรือหัวรับน้ำดับเพลิงสามารถทำงานได้ในช่วงเวลาสั้นๆ ระหว่างการเกิดเพลิงไหม้จนกว่าหน่วยบรรเทาสาธารณภัยจะมาถึง การระบุถังประเภทนี้จึงไม่ใช่การเลือกรูปทรง แต่เป็นการจับคู่ความต้องการที่คำนวณได้กับปริมาตรที่ได้มาตรฐานและพร้อมใช้งานเสมอ คู่มือนี้จะอธิบายถึงตรรกะการคำนวณขนาด มาตรฐานที่ควบคุมถัง และบทบาทของโครงสร้างเหล็กแบบประกอบ

ถังน้ำดับเพลิงคือแหล่งสำรองเฉพาะที่คำนวณขนาดตามความต้องการของ NFPA 22 x ระยะเวลา (2 ชั่วโมงสำหรับอันตรายระดับเบา, 3 ชั่วโมงสำหรับอันตรายระดับปานกลาง) และสร้างขึ้นตามมาตรฐาน AWWA D103-09 ในรูปแบบโครงสร้างเหล็กแบบประกอบ ปริมาตรที่ใช้งานได้จริงจะน้อยกว่าปริมาตรที่ระบุบนป้ายเสมอ เนื่องจากต้องหักลบปริมาณน้ำที่ใช้ในการดูด, น้ำล้น และการป้องกันการหมุนวน ดังนั้นควรคำนวณขนาดถังตามปริมาตรที่คุณสามารถดึงออกมาใช้ได้จริง ไม่ใช่ตัวเลขบนแบบ

NFPA 22 กำหนดปริมาตรอย่างไร

NFPA 22 (มาตรฐานสำหรับถังน้ำเพื่อการป้องกันอัคคีภัยส่วนบุคคล) เป็นเอกสารอ้างอิงที่วิศวกรผู้ออกแบบส่วนใหญ่ใช้ จุดเริ่มต้นคือความต้องการของระบบ ซึ่งคืออัตราการไหลสูงสุดเป็นแกลลอน (หรือลิตร) ต่อนาที คูณด้วยระยะเวลาที่กำหนด โดยทั่วไปสถานที่ที่มีอันตรายระดับเบาต้องการแหล่งสำรองในพื้นที่ประมาณ 2 ชั่วโมง ส่วนสถานที่ที่มีอันตรายระดับปานกลางและอันตรายระดับสูง/โฟม ต้องการระยะเวลานานกว่านั้น ถังต้องเก็บปริมาณน้ำตามความต้องการทั้งหมด บวกกับการเติมน้ำหรือแหล่งน้ำสำรองอื่นๆ และต้องสามารถจ่ายน้ำได้ที่แรงดันที่ระบบต้องการ

• อัตราการไหล x ระยะเวลา ให้ปริมาตรดิบ ไม่ใช่ขนาดถัง
• แหล่งสำรองเฉพาะหมายถึงการดูดน้ำแบบถาวรและแยกต่างหาก การตกลงกันว่าจะ 'แบ่งปัน' ถังกันใช้ไม่ถือเป็นไปตามข้อกำหนด
• ปริมาตรที่ใช้งานได้จริง (ปริมาตรที่ใช้ได้) คือปริมาตรที่ระบุบนป้าย ลบด้วยปริมาณน้ำที่ใช้ในการดูด, น้ำล้น และการหมุนวน

ทำไมต้องเป็นเหล็กแบบประกอบ (GFS, FBE, สแตนเลส, เหล็กอาบสังกะสี)

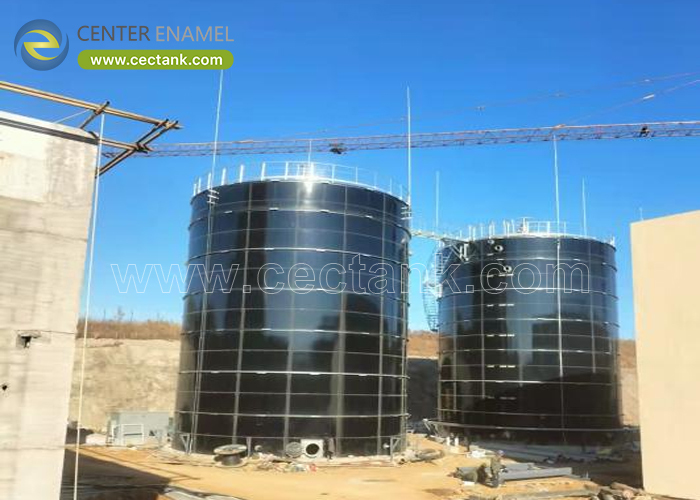

ถังเหล็กแบบประกอบเป็นทางเลือกที่ปฏิบัติได้จริงสำหรับแหล่งสำรองน้ำดับเพลิง เนื่องจากโครงสร้างจะมาเป็นแผ่นเรียบและติดตั้ง ณ สถานที่ก่อสร้างโดยไม่ต้องเชื่อมหนัก ซึ่งช่วยลดระยะเวลาการก่อสร้างและค่าขนส่ง วัสดุเคลือบจะเป็นตัวกำหนดคุณสมบัติทางเคมี: Glass-Fused-to-Steel (GFS) และ Fusion-Bonded Epoxy (FBE) ให้พื้นผิวด้านในที่ปิดสนิทและทนต่อการกัดกร่อน เหมาะสำหรับน้ำดื่มหรือน้ำดิบ สแตนเลส (SS304/316L) จะถูกระบุเมื่อใช้น้ำที่ผ่านการบำบัดหรือในสภาพอากาศที่รุนแรง เหล็กอาบสังกะสีแบบจุ่มร้อนเป็นทางเลือกที่คุ้มค่าสำหรับแหล่งน้ำดิบหลายแห่ง โครงสร้างทั้งหมดได้รับการออกแบบตามมาตรฐาน AWWA D103-09

• GFS / FBE: ปิดสนิท ทนต่อการกัดกร่อน เหมาะสำหรับน้ำดื่มและน้ำดิบ
• SS304 / 316L: น้ำที่ผ่านการบำบัดและสถานที่ที่ใช้งานหนัก
• เหล็กอาบสังกะสีแบบจุ่มร้อน: แหล่งน้ำดิบที่ประหยัด
• โครงสร้างตาม AWWA D103-09; สลักเกรด 8.8 และรายละเอียดการปิดผนึกที่เหมาะสมมีความสำคัญ

การเลือกสถานที่ การป้องกันน้ำแข็ง และส่วนต่อประสาน

ถังดับเพลิงที่แข็งตัวหรือท่อดูดอุดตันก็ไม่ถือเป็นแหล่งสำรองเลย ถังควรตั้งอยู่บนฐานวงแหวนพร้อมแผ่นรองรับ ท่อดูดควรเข้าถังต่ำกว่าระดับน้ำต่ำสุดพร้อมแผ่นป้องกันการหมุนวน และท่อที่สัมผัสอากาศ ท่อส่งน้ำลง และหลังคาต้องได้รับการป้องกันน้ำแข็งในสภาพอากาศหนาวเย็น ส่วนต่อประสานกับปั๊มดับเพลิงมีความสำคัญมากกว่าวัสดุถัง: ท่อแยกที่สะอาดและเฉพาะเจาะจงพร้อมอุปกรณ์ตรวจจับที่ได้รับการรับรองและวาล์วกันกลับคือสิ่งที่หน่วยงานที่มีอำนาจพิจารณา

โครงการอ้างอิง

ถังน้ำดับเพลิงที่ส่งมอบจริงแสดงให้เห็นถึงความหลากหลายของวัสดุเคลือบและขนาดที่ใช้งานอยู่:

• UAE, โครงการน้ำดับเพลิงดูไบ 2025 - 652 ลบ.ม., หลังคาอะลูมิเนียม
• โครงการน้ำดับเพลิงซาอุดีอาระเบีย (FBE) 2024 - 2 x 246 ลบ.ม., ถังเคลือบ Fusion-Bonded Epoxy
• จีน, ถังน้ำดับเพลิงเซี่ยงไฮ้ (SS304) 2026 - 317 ลบ.ม., หลังคาทรงกรวย 304 + แผ่นฐาน 304
• USA, น้ำดับเพลิงสนามแข่ง Porsche 2016 - แคลิฟอร์เนียตอนใต้, ถัง GFS
• น้ำดับเพลิงกายอานา 2025 และน้ำดับเพลิงกัวเตมาลา 2024 - ถังเหล็กประกอบขนาดเล็กในกลุ่ม 160-600 ลบ.ม.

ความเชี่ยวชาญของบริษัท

Center Enamel จัดหาแหล่งสำรองน้ำดับเพลิงในรูปแบบถังเหล็กประกอบ GFS, FBE, สแตนเลส และเหล็กอาบสังกะสี ที่ออกแบบตามมาตรฐาน AWWA D103-09 โดยเลือกวัสดุเคลือบให้เหมาะสมกับน้ำดื่ม น้ำดิบ หรือน้ำที่ผ่านการบำบัด โรงงานผลิตควบคุมการเคลือบอีนาเมลและอีพ็อกซี่ภายใน และบันทึกการส่งออกครอบคลุมแหล่งสำรองน้ำดับเพลิง น้ำดื่ม และน้ำอุตสาหกรรมในหลายทวีป

คำถามที่พบบ่อย

ฉันต้องการถังน้ำดับเพลิงขนาดเท่าใด?

เริ่มต้นจาก NFPA 22: ความต้องการของระบบสูงสุด (อัตราการไหล x ระยะเวลา) อันตรายระดับเบาประมาณ 2 ชั่วโมง อันตรายระดับปานกลางประมาณ 3 ชั่วโมง จากนั้นหักลบปริมาณน้ำที่ใช้ในการดูด, น้ำล้น และการหมุนวน เพื่อให้ได้ปริมาตรที่ใช้งานได้จริงที่ถังต้องจ่ายออกไป

ถังน้ำดับเพลิงสามารถใช้ท่อดูดร่วมกับน้ำในกระบวนการผลิตได้หรือไม่?

NFPA 22 กำหนดให้มีแหล่งสำรองที่ต่อท่อถาวรและแยกต่างหาก การตกลงกันว่าจะ 'แบ่งปัน' กันใช้ไม่ถือเป็นไปตามมาตรฐาน ท่อสำหรับดับเพลิงต้องมีท่อดูดและการแยกส่วนของตัวเอง

ถัง GFS เหมาะสำหรับน้ำดับเพลิงหรือไม่?

ใช่ สำหรับน้ำดื่มหรือน้ำดิบ GFS (Glass-Fused-to-Steel) ให้พื้นผิวด้านในที่ปิดสนิทและทนต่อการกัดกร่อน และโครงสร้างเหล็กแบบประกอบสร้างตามมาตรฐาน AWWA D103-09 FBE, สแตนเลส หรือเหล็กอาบสังกะสีเป็นทางเลือกอื่น ขึ้นอยู่กับเคมีของน้ำและสภาพอากาศ

ฉันจะป้องกันไม่ให้ถังดับเพลิงแข็งตัวได้อย่างไร?

ป้องกันเปลือกถัง ท่อส่งน้ำลง ท่อที่สัมผัสอากาศ และหลังคาในสภาพอากาศหนาวเย็น โดยทั่วไปใช้วิธีการเดินสายไฟทำความร้อน ฉนวน หรือการวางท่อดูดไว้ใต้ดิน ท่อที่แข็งตัวจะทำให้แหล่งสำรองใช้งานไม่ได้ ไม่ว่าถังจะมีขนาดเท่าใดก็ตาม

ถังจำเป็นต้องมีหลังคาหรือไม่?

หลังคาช่วยจำกัดตะไคร่น้ำ สิ่งสกปรก และการระเหย และเป็นมาตรฐานในการติดตั้งส่วนใหญ่ หลังคาอะลูมิเนียม อีนาเมล หรือแบบเปิด จะถูกเลือกตามสภาพอากาศและข้อกำหนด

มาตรฐานใดควบคุมโครงสร้างถัง?

AWWA D103-09 สำหรับถังเหล็กแบบประกอบเป็นเอกสารอ้างอิงทั่วไป ควบคู่ไปกับ NFPA 22 สำหรับฟังก์ชันการป้องกันอัคคีภัย และ NFPA 25 สำหรับการตรวจสอบอย่างต่อเนื่อง

บทสรุป

ถังน้ำดับเพลิงคือแหล่งสำรองที่คำนวณได้ ไม่ใช่ถังเก็บน้ำทั่วไป คำนวณขนาดตามความต้องการของ NFPA 22 x ระยะเวลา ออกแบบตามปริมาตรที่คุณสามารถดึงออกมาใช้ได้จริง และเลือกวัสดุเคลือบ (GFS, FBE, สแตนเลส หรือเหล็กอาบสังกะสี) ให้เหมาะสมกับน้ำและสภาพอากาศ สร้างขึ้นตามมาตรฐาน AWWA D103-09 ในรูปแบบโครงสร้างเหล็กแบบประกอบ ติดตั้งได้รวดเร็วและตรวจสอบได้ง่าย

ข้อเสนอแนะในการดำเนินการ: หารือเกี่ยวกับความต้องการ ระยะเวลา และเคมีของน้ำดับเพลิงของคุณกับวิศวกรของเรา เพื่อที่เราจะได้เสนอแหล่งสำรองน้ำดับเพลิงแบบเหล็กประกอบที่คำนวณขนาดถูกต้องและเป็นไปตามข้อกำหนด
