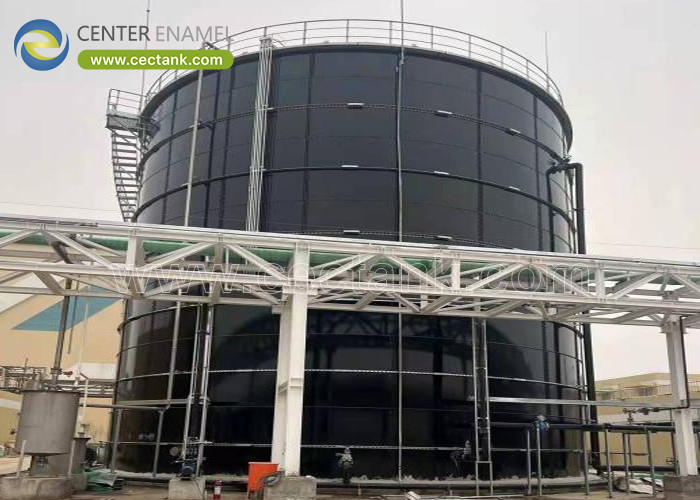

ถังเหล็กบอลท์ที่ประหยัดเป็นตัวประกอบการ EGSB และถังน้ําเสีย

• ความเป็นเลิศแบบไม่ใช้ออกซิเจนอัตราสูง:เครื่องปฏิกรณ์แบบ Granular Sludge Bed (EGSB) แบบขยายเป็นตัวเลือกชั้นนำสำหรับการบำบัดน้ำเสียอินทรีย์ที่มีความแข็งแรงสูง ซึ่งต้องการถังทรงสูงและมีลักษณะคล้ายหอคอยพร้อมพารามิเตอร์ไฮดรอลิกที่แม่นยำ

• ข้อดีของเหล็กเกลียว:ถังเหล็กเกลียวสำเร็จรูป โดยหลักๆ แล้วคือ Glass-Fused-to-Steel (GFS) เป็นทางเลือกที่คุ้มค่าเมื่อเทียบกับคอนกรีตและเหล็กเชื่อม โดยลด CAPEX ลงได้มากถึง 30% ถึง 40% และลดระยะเวลาการก่อสร้างที่ไซต์งานเหลือเพียงวันแทนที่จะเป็นเดือน

• การเพิ่มประสิทธิภาพโครงสร้าง:ออกแบบมาให้ทนทานต่อแรงดันอุทกสถิตสูงที่เกี่ยวข้องกับอัตราส่วนลักษณะของทาวเวอร์ EGSB สูงได้อย่างง่ายดาย โดยใช้ความหนาของแผ่นแปรผันที่ตรงกับการไล่ระดับความดัน

• มาตรฐานที่สำคัญ:สอดคล้องกับมาตรฐานเทศบาลและอุตสาหกรรมระดับโลกอย่างครบถ้วน รวมถึง AWWA D103-09, ISO 28765 และรหัสแผ่นดินไหวระดับภูมิภาค

ที่เบดตะกอนเม็ดแบบขยาย (EGSB)เครื่องปฏิกรณ์แสดงถึงขั้นตอนวิวัฒนาการที่สำคัญในการบำบัดน้ำเสียแบบไม่ใช้ออกซิเจนอัตราสูง มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมที่มีกระแสอินทรีย์ที่มีภาระงานสูง เช่น โรงเบียร์ โรงงานผลิตกระดาษและเยื่อกระดาษ โรงงานแป้ง และโรงงานแปรรูปทางเคมี

เครื่องปฏิกรณ์ EGSB ต่างจากเครื่องปฏิกรณ์ UASB (แบบคลุมตะกอนไร้อากาศแบบไหลขึ้น) รุ่นก่อนๆ ตรงที่มีอัตราส่วนกว้างยาวที่สูงกว่ามาก (โดยทั่วไปอัตราส่วนความสูงต่อเส้นผ่านศูนย์กลาง > 3:1 หรือ 5:1) และใช้การหมุนเวียนไฮดรอลิกสูง การออกแบบนี้ช่วยเพิ่มความเร็วการไหลขึ้นอย่างมีนัยสำคัญ ขยายตะกอนเม็ดละเอียดและรักษาชีวมวลให้อยู่ในสถานะฟลูอิไดซ์ การทำให้เป็นของไหลนี้จะเพิ่มการสัมผัสระหว่างน้ำเสียกับชีวมวลให้สูงสุด ทำให้ระบบสามารถรองรับอัตราการบรรทุกสารอินทรีย์ (OLR) ได้สูงถึง20 ถึง 35 กก. COD/ลบ.ม.·วัน.

ความเร็วการไหลขึ้นของไฮดรอลิกถูกกำหนดทางคณิตศาสตร์เป็น:

เพื่อรักษาค่าสูง $v_{up}$ ที่จำเป็นในการฟลูอิไดซ์เบด (โดยทั่วไป4 ถึง 10 ม./ชม) ถังปฏิกรณ์จะต้องได้รับการปรับโครงสร้างให้เหมาะสมเป็นหอคอยแนวตั้งสูงและสูง

การออกแบบเครื่องปฏิกรณ์ EGSB ทรงสูงทำให้เกิดความท้าทายด้านโครงสร้างที่ไม่เหมือนใคร เมื่อความสูงของหอคอยเพิ่มขึ้น แรงดันอุทกสถิตที่กระทำต่อผนังด้านล่างจะเพิ่มขึ้นเป็นเส้นตรง

ความดันอุทกสถิตที่ความสูงใดๆ $z$ จากด้านล่างของถังแสดงเป็น:

เนื่องจากการไล่ระดับความดันเชิงเส้นนี้ ด้านล่างของเครื่องปฏิกรณ์จึงต้องมีการรองรับโครงสร้างที่หนัก ในขณะที่วงแหวนด้านบนสามารถใช้วัสดุที่บางกว่าได้

• ความหนาของแผ่นไล่ระดับ:การผลิตเหล็กเกลียวช่วยให้วิศวกรสามารถปรับความหนาของวงแหวนแต่ละวงได้ วงแหวนด้านล่างสามารถทำจากแผ่นเหล็กแรงดึงสูงหนาเพื่อรองรับแรงดันสูงสุด $P(0)$ ในขณะที่แผ่นด้านบนจะบางลงเรื่อยๆ สิ่งนี้จะช่วยลดการสูญเสียวัสดุและลดน้ำหนักโดยรวมของถัง

• ไม่มีการเชื่อมในสถานที่:หอคอยเหล็กเชื่อมแบบดั้งเดิมต้องใช้ช่างเชื่อมภาคสนามที่มีทักษะ การทดสอบการเชื่อมด้วยรังสี (การเอ็กซ์เรย์) และการพ่นทรายและการเคลือบนอกสถานที่ ถังแบบเกลียวได้รับการประดิษฐ์ขึ้นอย่างสมบูรณ์ เคลือบล่วงหน้า และผ่านการทดสอบในสภาพแวดล้อมของโรงงานที่ได้รับการควบคุม จากนั้นจึงทำการยึดติดเข้าด้วยกันที่ไซต์งานโดยใช้แม่แรงแบบพิเศษ

• รอยเท้าไซต์ขั้นต่ำ:เนื่องจากโรงงาน EGSB มักจะถูกรวมเข้ากับโรงงานอุตสาหกรรมที่มีอยู่ซึ่งมีพื้นที่จำกัด วิธีการแม่แรงจากบนลงล่างที่ใช้ในการติดตั้งถังเหล็กแบบปิดเกลียวจึงมีข้อได้เปรียบอย่างมาก ช่วยลดความจำเป็นในการใช้นั่งร้านขนาดใหญ่ เครนหนัก และพื้นที่จัดเตรียมการก่อสร้างขนาดใหญ่

การเลือกวัสดุที่ถูกต้องสำหรับผนังเครื่องปฏิกรณ์ถือเป็นสิ่งสำคัญ สภาพแวดล้อมภายในของเครื่องปฏิกรณ์ EGSB มีฤทธิ์กัดกร่อนสูง โดยมีคุณลักษณะเฉพาะคือกรดอินทรีย์ คาร์บอนไดออกไซด์ที่ละลายน้ำ และก๊าซไฮโดรเจนซัลไฟด์ในช่องว่างส่วนหัว

เพื่อให้ทำงานได้อย่างน่าเชื่อถือในฐานะเครื่องปฏิกรณ์ EGSB อัตราสูง ถังเหล็กแบบปิดเกลียวจะต้องรวมส่วนประกอบทางวิศวกรรมเฉพาะทางหลายอย่างเข้าด้วยกัน:

เครื่องแยกสามเฟสตั้งอยู่ที่ด้านบนของหอคอย EGSB โดยแยกน้ำทิ้งที่ผ่านการบำบัด ก๊าซชีวภาพ และตะกอนเม็ดเล็กๆ ออกจากกัน ทำให้ชีวมวลกลับเข้าสู่บริเวณการย่อยอาหารในขณะที่ก๊าซถูกจับ ถังเหล็กปิดเกลียวได้รับการออกแบบทางวิศวกรรมด้วยฉากยึดภายในและหน้าแปลนแบบกำหนดเองเพื่อรองรับน้ำหนักของเหล็กกล้าไร้สนิมที่ซับซ้อนหรือชุดตัวแยก FRP

เนื่องจากการย่อยแบบไม่ใช้ออกซิเจนทำให้เกิด H_2S ที่มีฤทธิ์กัดกร่อน แก้วที่หลอมรวมเป็นเหล็ก (GFS) จึงเป็นตัวเลือกถังแบบปิดเกลียวที่ต้องการ การเคลือบเคลือบแก้วไม่มีรูพรุนโดยสิ้นเชิงและไม่มีปฏิกิริยาเฉื่อยทางเคมี ซึ่งหมายความว่าจะไม่ได้รับผลกระทบจากการควบแน่นของกรดซัลฟิวริกในบริเวณก๊าซหรือกรดอินทรีย์ในบริเวณของเหลว

สำหรับการจัดเก็บก๊าซชีวภาพและการจัดการแรงดัน จะติดตั้งถัง EGSB แบบสลักเกลียวได้อย่างง่ายดายหลังคาเมมเบรนสองชั้น. หลังคาเหล่านี้ได้รับการออกแบบมาเพื่อรองรับความผันผวนของแรงดันและบูรณาการเข้ากับขอบด้านบนของแผ่นเหล็กยึดน็อตได้อย่างราบรื่น

คอนกรีตมีรูพรุนและไวต่อการกัดเซาะด้วยสารเคมีจากกรดอินทรีย์และการกัดกร่อนที่เกิดจากจุลินทรีย์ (MIC) จากก๊าซ H_2S นอกจากนี้ หอคอยคอนกรีตยังต้องมีการเตรียมฐานรากอย่างละเอียด แบบหล่อโครงสร้าง และระยะเวลาการบ่มที่ยาวนาน ถังเหล็กแบบปิดเกลียว โดยเฉพาะแก้วที่หลอมรวมเป็นเหล็ก เป็นวัสดุเฉื่อยทางเคมี สร้างขึ้นล่วงหน้าทั้งหมด และสามารถติดตั้งได้ในเวลาเสี้ยววินาทีด้วยต้นทุนที่ต่ำกว่ามาก

ใช่. ถังเหล็กปิดเกลียวได้รับการออกแบบทางวิศวกรรมเฉพาะสำหรับแต่ละโครงการ ด้วยการใช้แผ่นเหล็กคุณภาพสูงที่หนากว่าสำหรับวงแหวนด้านล่างของหอคอยและแผ่นที่บางกว่าสำหรับส่วนบน วิศวกรโครงสร้างสามารถปรับถังให้ทนทานต่อแรงดันอุทกสถิตสูงในขณะที่รักษาต้นทุนวัสดุให้ต่ำที่สุด การออกแบบทั้งหมดปฏิบัติตามอย่างเคร่งครัดอวา D103-09มาตรฐาน.

ตะเข็บของถังเหล็กแบบเกลียวถูกปิดผนึกโดยใช้น้ำยาซีลยางเกรดอุตสาหกรรมที่มีความทนทานสูง (โพลียูรีเทนหรือซิลิโคน) รวมกับสลักเกลียวแบบล็อคในตัว สารเคลือบหลุมร่องฟันเหล่านี้มีความทนทานสูงต่อสารประกอบทางเคมี อุณหภูมิ และแรงดันที่พบในการบำบัดน้ำเสียทางอุตสาหกรรม จึงมั่นใจได้ถึงประสิทธิภาพในการป้องกันการรั่วไหลในระยะยาว

ใช่. กระบวนการย่อยแบบไม่ใช้ออกซิเจนอาศัยเมโซฟิลิกที่เสถียร (35°C ถึง 38°C) หรือเทอร์โมฟิลิก (50°ซ ถึง 55°ซ) อุณหภูมิ ถังเหล็กแบบเกลียวสามารถหุ้มฉนวนได้ง่ายโดยการติดตั้งแผงฉนวนโพลียูรีเทนภายนอกที่หุ้มด้วยอลูมิเนียมป้องกันหรือแผงหุ้มเหล็ก ซึ่งสามารถทำได้ในระหว่างการประกอบแม่แรงมาตรฐาน
