การปฏิวัติการผลิตไบโอแก๊ส: ถังเหล็กปูกระจก

• โรงไฟฟ้าก๊าซชีวภาพ:การผสมผสานถัง Glass Lined Steel (GLS) หรือที่รู้จักในชื่อ Glass-Fused-to-Steel (GFS) เข้ากับหลังคาเมมเบรนสองชั้นในตัว ทำให้เกิดเครื่องปฏิกรณ์ที่ทันสมัยที่สุดสำหรับการย่อยและกักเก็บก๊าซแบบไม่ใช้ออกซิเจน

• ป้องกันการกัดกร่อน:การหลอมรวมทางกายภาพของแก้วเคลือบกับเหล็กที่อุณหภูมิสูงทำให้พื้นผิวเฉื่อยอย่างสมบูรณ์ต่อไฮโดรเจนซัลไฟด์ (H2S) และกรดอินทรีย์ซึ่งพบได้ทั่วไปในการผลิตก๊าซชีวภาพ

• การจัดเก็บก๊าซแปรผัน:หลังคาเมมเบรนสองชั้นทำหน้าที่เป็นตัวยึดก๊าซแบบปริมาตรแปรผันในตัว ซึ่งช่วยลดความจำเป็นในการใช้โครงสร้างพื้นฐานการจัดเก็บก๊าซแบบสแตนด์อโลนที่มีราคาแพง

• ความคล่องตัวในการดำเนินงาน:ระบบนี้ได้รับการปรับปรุงประสิทธิภาพอย่างสูงสำหรับกระบวนการเครื่องปฏิกรณ์ถังกวนแบบต่อเนื่อง (CSTR) ซึ่งสามารถย่อยตะกอนชุมชน น้ำเสียทางอุตสาหกรรม ของเสียจากสัตว์ปีก และพืชพลังงานที่ให้ผลผลิตสูงได้อย่างง่ายดาย

คำตอบโดยตรง:ถัง Glass Lined Steel (GLS) เป็นมาตรฐานอุตสาหกรรมสำหรับเครื่องย่อยแบบไม่ใช้ออกซิเจน เนื่องจากมีความทนทานต่อสารเคมีอย่างสมบูรณ์ต่อสารประกอบที่มีฤทธิ์กัดกร่อนสูงที่เกิดขึ้นระหว่างการสลายตัวของชีวมวล ถังคอนกรีตมาตรฐานหรือถังเหล็กคาร์บอนแบบเชื่อมจะสลายตัวอย่างรวดเร็วภายใต้อิทธิพลของสารละลายที่เป็นกรดและกรดอินทรีย์ระเหยง่าย เทคโนโลยี GLS ขจัดจุดบกพร่องนี้โดยสิ้นเชิง

กระบวนการผลิตเกี่ยวข้องกับการหลอมเคลือบเคลือบฟันแก้วประสิทธิภาพสูงลงบนแผ่นเหล็กกล้าคาร์บอนดิบที่อุณหภูมิตั้งแต่820°C ถึง 930°C. พันธะโมเลกุลนี้รวมเอาความแข็งแรงของโครงสร้างของเหล็กเข้ากับความเฉื่อยทางเคมีสัมบูรณ์ของแก้ว วัสดุที่ได้จะทำงานได้อย่างราบรื่นบนพื้นที่กว้างพิเศษช่วง pH 1 ถึง 14ปกป้องโครงสร้างถังจากทั้งวัตถุดิบที่เป็นด่างและผลิตภัณฑ์ชีวภาพที่เป็นกรดเชิงรุก

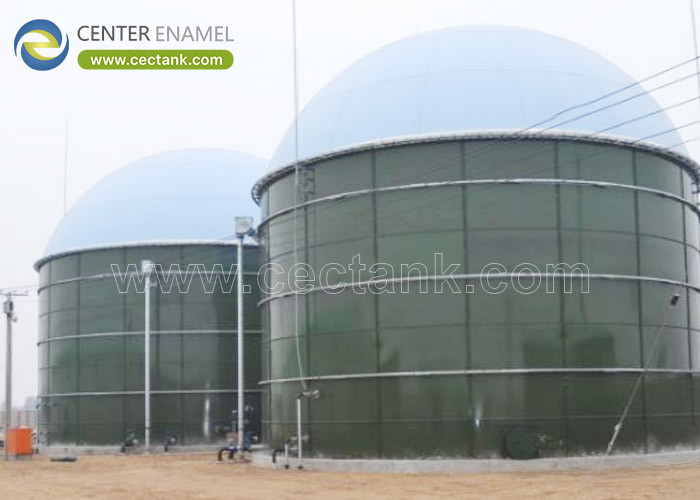

จากภาพด้านบน สังเกตว่าแผงยึดแบบโมดูลาร์ของถัง Glass-Fused-to-Steel กลายเป็นกระบอกสูบที่แข็งแกร่งและรองรับน้ำหนักได้อย่างไร ด้านบนปิดผนึกด้วยโดมเมมเบรนสองชั้นที่มีแรงดันและยืดหยุ่น ระบบบูรณาการนี้มีจุดประสงค์สองประการ: ส่วนล่างทำหน้าที่เป็นเครื่องย่อยของเหลวที่มีอัตราสูง ในขณะที่ส่วนบนทำหน้าที่เป็นเขตกักเก็บก๊าซชีวภาพแบบไดนามิก

คำตอบโดยตรง:หลังคาเมมเบรนสองชั้นช่วยเพิ่มประสิทธิภาพการผลิตก๊าซชีวภาพโดยทำหน้าที่เป็นถังจัดเก็บที่ยืดหยุ่นและควบคุมตนเอง เมมเบรนด้านนอกจะรักษารูปร่างที่คงที่และแข็งเพื่อปกป้องระบบจากลมและหิมะ ในขณะที่เมมเบรนด้านในจะขยายหรือหดตัวเพื่อรองรับปริมาตรที่เปลี่ยนแปลงของก๊าซชีวภาพที่เกิดขึ้นโดยไม่สูญเสียแรงกดดัน

วิศวกรรมที่อยู่เบื้องหลังระบบเมมเบรนสองชั้นมีความสง่างามในความเรียบง่าย:

• เมมเบรนด้านนอก:ชั้นนี้จะถูกเป่าลมอย่างต่อเนื่องโดยใช้เครื่องเป่าลมขนาดเล็กต่อเนื่อง ได้รับการออกแบบมาให้มีคุณสมบัติป้องกันรังสียูวีและหน่วงไฟได้สูง โดยทำหน้าที่เป็นเกราะป้องกันองค์ประกอบในชั้นบรรยากาศ เช่น หิมะตกหนักและแสงแดดจ้า

• เมมเบรนชั้นใน:เมมเบรนนี้จะปิดผนึกห้องย่อยอาหารทางกายภาพ เมื่อแบคทีเรียไร้ออกซิเจนสลายวัตถุดิบตั้งต้นและปล่อยก๊าซ เยื่อหุ้มชั้นในจะลอยขึ้นมาเพื่อสะสมไว้ เมื่อดึงก๊าซเพื่อผลิตไฟฟ้าหรืออัพเกรดไบโอมีเทน เมมเบรนจะยุบตัวลงอย่างปลอดภัย

• การควบคุมความดัน:อากาศจะถูกปรับอย่างต่อเนื่องในช่องว่างระหว่างเมมเบรนทั้งสองเพื่อรักษาแรงดันในการทำงานให้คงที่ ทำให้มั่นใจได้ว่าการป้อนเข้าเครื่องยนต์หรือหม้อไอน้ำ CHP (ความร้อนและพลังงานรวม) จะราบรื่นและสม่ำเสมอ

เมื่อโรงงานใช้กระบวนการเครื่องปฏิกรณ์ถังปฏิกรณ์แบบต่อเนื่อง (CSTR) การจัดการวัตถุดิบตั้งต้นที่หลากหลายและคาดเดาไม่ได้ถือเป็นความท้าทายอย่างต่อเนื่อง ไม่ว่าจะเป็นการย่อยตะกอนน้ำเสียชุมชน เศษอาหารที่มีความเป็นกรดสูง มูลสัตว์ หรือพืชที่ให้พลังงานสูง เช่นPennisetum Purpureumแพ็คเกจโครงสร้างจะต้องทำงานได้อย่างไร้ที่ติ

การทำงานร่วมกันของผนัง GFS และหลังคาเมมเบรนสองชั้นทำให้เกิดสภาพแวดล้อมที่กันลมและไม่มีการรั่วไหล ซึ่งช่วยเพิ่มประสิทธิภาพกิจกรรมทางชีวภาพ เนื่องจากถังมีการยึดด้วยสลักเกลียวแทนที่จะเชื่อม การติดตั้งจึงไม่ต้องใช้เครื่องจักรหนักขนาดใหญ่ที่ไซต์งาน และสามารถทำให้เสร็จได้ภายในเวลาน้อยกว่าหนึ่งในสามของเวลาเทียบเท่าคอนกรีต

ในทางปฏิบัติ GLS และ GFS อ้างถึงเทคโนโลยีเดียวกันทุกประการ ทั้งสองคำอธิบายกระบวนการหลอมการเคลือบเคลือบแก้ววิเทรียสกับแผ่นเหล็กกล้าคาร์บอนที่อุณหภูมิสุดขั้วในสภาพแวดล้อมที่ควบคุมโดยโรงงาน วัสดุที่ได้นั้นให้ความแข็งแรงของเหล็กพร้อมความทนทานต่อการกัดกร่อนของกระจก

ใช่ ดีเป็นพิเศษ วัตถุดิบตั้งต้นทางการเกษตร โดยเฉพาะมูลไก่ ซึ่งมีแอมโมเนียสูง หรือหญ้าที่ให้พลังงานเป็นเส้น เช่นPennisetum Purpureum—สามารถสร้างสภาพแวดล้อมทางเคมีที่มีความต้องการสูง การเคลือบแก้วเป็นแบบเฉื่อยทางเคมี ซึ่งหมายความว่าจะไม่ทำปฏิกิริยากับแอมโมเนียหรือกรดอินทรีย์ ทำให้มั่นใจได้ว่าตัวถังจะปราศจากการกัดกร่อนโดยสิ้นเชิง

เมมเบรนด้านนอกได้รับการบำรุงรักษาเชิงโครงสร้างโดยพัดลมพองลมอัตโนมัติที่ช่วยรักษาให้ตึงและมีแรงดัน แรงดันภายในคงที่นี้เมื่อจับคู่กับรูปทรงตามหลักอากาศพลศาสตร์ของโดม ช่วยให้สามารถกำจัดหิมะตกหนักและต้านทานแรงเฉือนจากลมที่รุนแรงได้อย่างง่ายดาย

ถัง GFS คุณภาพสูงมีอายุการใช้งานการออกแบบทางกายภาพทางวิศวกรรมมากกว่า 30 ถึง 50 ปี หลังคาเมมเบรนสองชั้นซึ่งสร้างจากผ้าที่ทนทานต่อก๊าซชีวภาพที่มีความทนทานสูงและมีความเสถียรต่อรังสี UV (เช่น โพลีเอสเตอร์เคลือบพีวีซี) โดยทั่วไปจะมีอายุการใช้งาน 15 ถึง 20 ปีก่อนที่จะต้องเปลี่ยนผ้าตามปกติ
