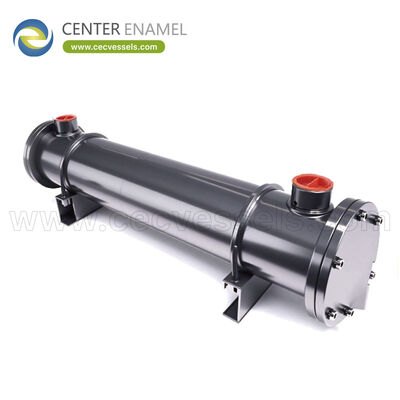

ผู้ผลิตเครื่องแลกเปลี่ยนความร้อนเอทานอลของจีน ส่งมอบประสิทธิภาพการถ่ายเทความร้อนที่เชื่อถือได้สำหรับระบบการผลิตเชื้อเพลิงชีวภาพ

ผู้ผลิตเครื่องแลกเปลี่ยนความร้อนเอทานอลของจีน ส่งมอบประสิทธิภาพการถ่ายเทความร้อนที่เชื่อถือได้สำหรับระบบการผลิตเชื้อเพลิงชีวภาพ

เครื่องแลกเปลี่ยนความร้อนเอทานอลเครื่องแลกเปลี่ยนความร้อนเอทานอลย้ายความร้อนในการผลิตเชื้อเพลิงชีวภาพตลอดการทำความเย็นในการหมัก, คอลัมน์กลั่น, คอนเดนเซอร์ และการทำให้ผลิตภัณฑ์คงตัว ความน่าเชื่อถือที่นี่วัดได้จากสัมประสิทธิ์การถ่ายเทความร้อนที่เสถียรตลอดหลายเดือนของการใช้งาน ไม่ใช่จากการให้คะแนนจุดทดสอบเดียว

คู่มือนี้ช่วยผู้ซื้อในการเลือกเครื่องแลกเปลี่ยนสำหรับโรงงานเอทานอลตามหน้าที่, วัสดุ และความสามารถในการทำความสะอาดที่ถูกต้อง - ปัจจัยที่กำหนดว่าการถ่ายเทความร้อนจะยังคงเชื่อถือได้หรือไม่เมื่อเกิดการอุดตัน, การทำความสะอาด และการเปลี่ยนแปลงปริมาณการผลิตตามฤดูกาล

ตำแหน่งของเครื่องแลกเปลี่ยนความร้อนในโรงงานเชื้อเพลิงชีวภาพเอทานอล

การหมักสร้างความร้อนที่ต้องกำจัดออกเพื่อรักษาอุณหภูมิที่เหมาะสมของยีสต์ จากนั้นการกลั่นจะใช้รีบอยเลอร์, คอนเดนเซอร์ และอินเตอร์เชนเจอร์ของคอลัมน์เพื่อแยกเอทานอล แต่ละหน้าที่ (duty) มีอุณหภูมิ, เฟส และรูปแบบการอุดตันที่แตกต่างกัน ดังนั้นข้อกำหนด 'เครื่องแลกเปลี่ยนความร้อนเอทานอล' เพียงข้อเดียวจึงไม่สามารถครอบคลุมทั้งหมดได้

การเลือกที่ถูกต้องเริ่มต้นด้วยการระบุหน้าที่ที่แน่นอน (การทำความเย็นในการหมัก, คอนเดนเซอร์การกลั่น, เครื่องทำความเย็นผลิตภัณฑ์) เนื่องจากความต้องการด้านวัสดุและความสามารถในการทำความสะอาดจะแตกต่างกันไปในแต่ละหน้าที่

การอุดตันคือความเสี่ยงหลักต่อความน่าเชื่อถือ

กระแสเอทานอลมีสารอินทรีย์, ของแข็งจากแป้ง และสารที่ก่อให้เกิดตะกรัน การอุดตันจะค่อยๆ เพิ่มความต้านทานความร้อนและลดสัมประสิทธิ์การถ่ายเทความร้อนที่มีประสิทธิภาพ การเลือกที่ละเลยการอุดตันอาจให้คะแนนที่ดีในวันแรกและล้มเหลวภายในสามเดือน

ผู้ซื้อควรกำหนดปัจจัยการอุดตันที่คาดหวัง, วิธีการทำความสะอาด และการเสื่อมสภาพของประสิทธิภาพที่ยอมรับได้ระหว่างการทำความสะอาด ซัพพลายเออร์ที่ออกแบบสำหรับสภาวะที่สะอาดเท่านั้น กำลังออกแบบสำหรับโรงงานที่ไม่มีอยู่จริง

การเลือกวัสดุสำหรับบริการเอทานอล

เอทานอลมีฤทธิ์กัดกร่อนน้อยกว่าน้ำทะเล แต่เป็นตัวทำละลายที่ติดไฟได้ และในเชื้อเพลิงชีวภาพ เป็นผลิตภัณฑ์ที่อยู่ใกล้กับอาหารสแตนเลส 304 หรือ 316Lเป็นที่นิยมสำหรับหน้าที่เอทานอลที่สะอาด; ต้องหลีกเลี่ยงทองแดงเนื่องจากมันเร่งปฏิกิริยาออกซิเดชันของเอทานอลและทำให้ผลิตภัณฑ์มีรสชาติผิดปกติ

ในกรณีที่กระแสมีฤทธิ์เป็นกรดหรือมีคลอไรด์จากน้ำในกระบวนการ แนะนำให้ใช้ 316L หรือสูงกว่า พื้นผิวที่สัมผัสอาหารควรได้รับการระบุตามมาตรฐานสุขอนามัยที่เกี่ยวข้อง เพื่อให้หน่วยงานผ่านการตรวจสอบ

ความสามารถในการทำความสะอาดและการออกแบบสุขอนามัย

สายการผลิตเชื้อเพลิงชีวภาพและเครื่องดื่มต้องการเครื่องแลกเปลี่ยนที่ระบายน้ำได้เต็มที่, ไม่มีจุดอับ และทนทานต่อ CIPแบบเปลือกและท่อ (Shell-and-tube) ที่มีรูปทรงปลายที่เหมาะสมหรือแบบแผ่นสุขอนามัย (hygienic plate) เป็นแบบทั่วไป การเลือกต้องระบุความสามารถในการทำความสะอาด ไม่ใช่สันนิษฐาน

สอบถามว่าสามารถถอดประกอบหน่วยเพื่อตรวจสอบได้หรือไม่, ใช้วัสดุซีลแบบใด (ต้องเข้ากันได้กับเอทานอล) และพื้นผิวตรงตามเกรดสุขอนามัยที่ตลาดของคุณต้องการหรือไม่

จุดที่ต้องระบุเพื่อรักษาความน่าเชื่อถือของการถ่ายเทความร้อน

การเสนอราคาที่เชื่อถือได้ขึ้นอยู่กับการกำหนดหน้าที่, การเผื่อการอุดตัน, วัสดุ, ความเข้ากันได้ของซีล, มาตรฐาน และการตรวจสอบ ผู้ซื้อที่กำหนดสิ่งเหล่านี้ก่อนการขอใบเสนอราคา (RFQ) จะได้รับการออกแบบที่ผ่านการตรวจสอบ แทนที่จะเป็นคะแนนที่มองโลกในแง่ดี

ขอพื้นฐานการออกแบบทางความร้อนและการรับประกันประสิทธิภาพที่กำหนดตามสภาวะที่มีการอุดตัน ไม่ใช่สภาวะที่สะอาด เพื่อให้หน่วยที่เสนอราคาสามารถทำงานได้ตลอดวงจรการทำงาน

การเปรียบเทียบหน้าที่ของเครื่องแลกเปลี่ยนเอทานอล

พารามิเตอร์การเลือกสำหรับเชื้อเพลิงชีวภาพเอทานอล

การจัดซื้อ, การยอมรับ และวงจรชีวิต

สำหรับการสั่งซื้อเครื่องแลกเปลี่ยนความร้อน การจัดซื้อเริ่มต้นด้วยข้อกำหนดที่สมบูรณ์: หน้าที่, องค์ประกอบของกระแส, ความดันและอุณหภูมิ, วัสดุ, มาตรฐานการออกแบบ และการตรวจสอบที่จำเป็น ซัพพลายเออร์ที่ส่งคืนพื้นฐานการออกแบบทางความร้อนหรือทางกลเป็นลายลักษณ์อักษร - ไม่ใช่แค่ราคา - จะช่วยให้ผู้ซื้อเปรียบเทียบราคาที่เท่าเทียมกัน และหลีกเลี่ยงการแก้ไขงานที่มีค่าใช้จ่ายสูงหลังจากเริ่มการผลิต

ปริมาณการสั่งซื้อมีความยืดหยุ่น โดยมีปริมาณการสั่งซื้อขั้นต่ำหนึ่งหน่วย ซึ่งรองรับทั้งโครงการนำร่องและโครงการเต็มรูปแบบ ระยะเวลาก่อสร้างและตรวจสอบทั่วไปอยู่ที่ประมาณสองเดือนนับจากการออกแบบที่ยืนยันและการปล่อยวัสดุ ดังนั้นผู้ซื้อควรกำหนดเหตุการณ์สำคัญให้สอดคล้องกับกำหนดการโครงการโดยรวม และกำหนดข้อกำหนดให้แน่นอนตั้งแต่เนิ่นๆ

การชำระเงินมักจะดำเนินการผ่านเงื่อนไข L/C หรือ T/T และการยอมรับควรถูกกำหนดไว้ล่วงหน้า: ใบรับรองวัสดุ, การตรวจสอบมิติ, การทดสอบแรงดันไฮโดรสแตติกหรือนิวแมติก และเอกสารเฉพาะตลาดใดๆ การยืนยันขอบเขตการจัดหาและอะไหล่ที่แน่นอนจะช่วยหลีกเลี่ยงความคลุมเครือในขั้นตอนการยอมรับที่โรงงาน

หลังจากการส่งมอบ มูลค่าตลอดวงจรชีวิตขึ้นอยู่กับการออกแบบที่เข้าถึงได้และขีดจำกัดการทำงานที่ชัดเจน ขอคำแนะนำในการทำความสะอาดและการตรวจสอบ, จุดเชื่อมต่อและจุดเข้าถึงที่กำหนด และพื้นฐานวัสดุ เพื่อให้หน่วยงานสามารถบำรุงรักษาได้ตลอดอายุการใช้งาน แทนที่จะต้องเปลี่ยนใหม่ก่อนเวลาอันควร

• การกำหนดข้อกำหนดให้แน่นอน:ยืนยันหน้าที่, มาตรฐาน และวัสดุก่อนการผลิตเพื่อรักษาเวลาในการจัดส่ง
• ขอบเขตการยอมรับ:ใบรับรองวัสดุ, การตรวจสอบมิติ, การทดสอบแรงดัน และเอกสารส่งออก
• เงื่อนไขทางการค้า:MOQ ที่ยืดหยุ่น (ขั้นต่ำ 1), L/C หรือ T/T, ระยะเวลารอคอยทั่วไปประมาณ 2 เดือน
• วงจรชีวิต:ขอจุดเข้าถึงสำหรับการตรวจสอบและคำแนะนำการบำรุงรักษาเมื่อสั่งซื้อ

มาตรฐาน, รหัส และการประกันคุณภาพ

การจัดหาเครื่องแลกเปลี่ยนความร้อนที่มีคุณสมบัติตามมาตรฐานสร้างขึ้นบนรหัสอุปกรณ์แรงดันที่เป็นที่ยอมรับ การผลิตดำเนินการตามปกติกับ ASME VIII Div.1 และ GB/T 150 โดยมีเครื่องหมาย CE / PED สำหรับตลาดยุโรป สำหรับบริการไฮโดรเจนหรือบริการที่มีกำมะถัน การเลือกวัสดุเป็นไปตาม NACE MR0175 / ISO 15156 เพื่อให้ส่วนที่เปียกทนทานต่อกลไกสิ่งแวดล้อมที่เฉพาะเจาะจง แทนที่จะพึ่งพาค่าเผื่อการกัดกร่อนทั่วไป

การจัดการคุณภาพเป็นไปตาม ISO 9001 และกระบวนการผลิตรวมถึงการตรวจสอบย้อนกลับของวัสดุตั้งแต่ใบรับรองโรงสีจนถึงภาชนะที่เสร็จสมบูรณ์ ตามด้วยการทดสอบแรงดันไฮโดรสแตติกหรือนิวแมติกและการตรวจสอบมิติ ขั้นตอนการเชื่อมและคุณสมบัติของผู้ตรวจสอบได้รับการจัดทำเอกสาร เพื่อให้สามารถตรวจสอบหน่วยที่ส่งมอบกับรหัสที่ระบุและข้อกำหนดโครงการได้

ผู้ซื้อควรกำหนดรหัสที่แน่นอนและมาตรฐานเพิ่มเติมใดๆ ในขั้นตอนการขอใบเสนอราคา การดำเนินการดังกล่าวจะช่วยให้การทำเครื่องหมาย, เอกสาร และการยอมรับสอดคล้องกับตลาดปลายทาง และขจัดสาเหตุที่พบบ่อยที่สุดของการแก้ไขงานในระยะหลัง

• รหัส:ASME VIII Div.1 และ GB/T 150; CE/PED ตามคำขอ
• ความสมบูรณ์ของวัสดุ:NACE MR0175 / ISO 15156 สำหรับบริการ H2 หรือบริการที่มีกำมะถัน
• คุณภาพ:ISO 9001, การตรวจสอบย้อนกลับวัสดุเต็มรูปแบบ, การทดสอบแรงดัน
• เอกสาร:ใบรับรองโรงสี, WPS/PQR, บันทึกการทดสอบและการตรวจสอบ

สรุป

ประสิทธิภาพของเครื่องแลกเปลี่ยนความร้อนเอทานอลที่เชื่อถือได้มาจากการระบุหน้าที่ที่แน่นอน, การอุดตัน, วัสดุ และความสามารถในการทำความสะอาด - ไม่ใช่จากการให้คะแนนสภาวะที่สะอาด หลีกเลี่ยงทองแดง, ยืนยันซีลที่เข้ากันได้กับเอทานอลและเกรดสุขอนามัย และขอพื้นฐานการออกแบบที่คงอยู่ตลอดส่วนที่มีการอุดตันของวงจร ซัพพลายเออร์ที่ออกแบบสำหรับกระแสจริงของคุณจะช่วยรักษาเวลาทำงานได้ดีกว่าราคาที่โฆษณาต่ำสุด

เกี่ยวกับผู้ผลิต

ผู้ผลิตผลิตเครื่องแลกเปลี่ยนสำหรับหน้าที่เอทานอลและเชื้อเพลิงชีวภาพในสแตนเลส 304/316L ภายใต้ ASME VIII Div.1 และ GB/T 150 พร้อมการตรวจสอบย้อนกลับของวัสดุและการทดสอบแรงดันไฮโดรสแตติก รองรับการก่อสร้างที่ปราศจากทองแดงและเกรดสุขอนามัยที่ระบุตามคำขอ

ผู้ซื้อควรกำหนดปริมาณการสั่งซื้อ, ระยะเวลารอคอย, ขอบเขตการตรวจสอบ และมาตรฐานที่เกี่ยวข้องกับการสัมผัสอาหารหรือการระเบิดที่ใช้กับโรงงานของตนก่อนการสั่งซื้อ

คำถามที่พบบ่อย (FAQ)

เครื่องแลกเปลี่ยนความร้อนเอทานอลทำหน้าที่อะไรในเชื้อเพลิงชีวภาพ?

มันทำหน้าที่ทำให้การหมักเย็นลง, ควบแน่นและให้ความร้อนแก่คอลัมน์กลั่น และทำให้ผลิตภัณฑ์เย็นลง - ถ่ายเทความร้อนในเฟสต่างๆ ตลอดกระบวนการเอทานอล

เหตุใดการอุดตันจึงเป็นความเสี่ยงหลักต่อความน่าเชื่อถือของเอทานอล?

สารอินทรีย์และของแข็งเพิ่มความต้านทานความร้อนเมื่อเวลาผ่านไป ทำให้สัมประสิทธิ์การถ่ายเทความร้อนลดลง การออกแบบที่ละเลยการอุดตันจะล้มเหลวหลังจากการเริ่มต้นใช้งาน

วัสดุใดที่เหมาะสมสำหรับบริการเอทานอล?

สแตนเลส 304 หรือ 316L เป็นมาตรฐาน; หลีกเลี่ยงทองแดงเนื่องจากมันทำให้เอทานอลเกิดออกซิเดชันและทำให้ผลิตภัณฑ์มีรสชาติผิดปกติ

สามารถใช้ทองแดงที่ส่วนใดของเครื่องได้หรือไม่?

ควรหลีกเลี่ยงในส่วนที่สัมผัสกับเอทานอลเนื่องจากมันเร่งปฏิกิริยาออกซิเดชันและปนเปื้อนผลิตภัณฑ์

วัสดุซีลแบบใดที่ปลอดภัยสำหรับเอทานอล?

เฉพาะโพลิเมอร์ที่เข้ากันได้กับเอทานอลที่ระบุโดยซัพพลายเออร์เท่านั้น ซีลที่ไม่ถูกต้องจะรั่วไหลหรือเสื่อมสภาพและเสี่ยงต่อการปนเปื้อน

ฉันควรกำหนดการอุดตันอย่างไร?

ใช้ปัจจัยการอุดตันจากประวัติกระแสของคุณและขอการออกแบบตามสภาวะที่มีการอุดตัน ไม่ใช่สภาวะที่สะอาด

แบบเปลือกและท่อหรือแบบแผ่นดีกว่าสำหรับเอทานอล?

แบบเปลือกและท่อเหมาะสำหรับการอุดตันหนักและการถอดประกอบ; แบบแผ่นสุขอนามัยเหมาะสำหรับหน้าที่ที่สะอาด ใกล้กับอาหาร และใช้ CIP

ฉันควรกำหนดเกรดสุขอนามัยแบบใด?

เกรดที่ตลาดหรือผู้ตรวจสอบของคุณต้องการสำหรับการสัมผัสเอทานอลที่ใกล้เคียงกับอาหารหรือเครื่องดื่ม

ฉันจะรักษาความน่าเชื่อถือของการถ่ายเทความร้อนได้อย่างไรเมื่อเวลาผ่านไป?

ระบุความสามารถในการทำความสะอาด, จุดเข้าถึงสำหรับการตรวจสอบ และพื้นฐานประสิทธิภาพตามสภาวะที่มีการอุดตัน เพื่อให้หน่วยงานทำงานได้ตลอดวงจร

มาตรฐานใดที่ใช้กับเครื่องแลกเปลี่ยนเอทานอลที่ส่งออก?

โดยทั่วไปคือ ASME VIII Div.1 หรือ GB/T 150 ซึ่งระบุใน RFQ เพื่อให้การทำเครื่องหมายและการยอมรับตรงกับตลาด

ฉันควรถามหาพื้นฐานการออกแบบทางความร้อนหรือไม่?

ใช่ - มันแสดงให้เห็นว่าหน่วยงานได้รับการปรับขนาดสำหรับหน้าที่และการอุดตันของคุณ ไม่ใช่การให้คะแนนทั่วไป

หน้าที่คอนเดนเซอร์การกลั่นคืออะไร?

มันควบแน่นไอเอทานอลเข้มข้นจากคอลัมน์; พื้นที่ควบแน่นและการควบคุมการอุดตันเป็นข้อกังวลหลักในการเลือก

การทำความเย็นในการหมักแตกต่างกันอย่างไร?

เป็นหน้าที่ของเหลว-ของเหลวที่คงที่ ซึ่งการควบคุมสุขอนามัยและอุณหภูมิที่เสถียรมีความสำคัญมากกว่าพื้นที่ควบแน่น

ฉันควรต้องการการตรวจสอบแบบใด?

การทดสอบแรงดันไฮโดรสแตติก, ใบรับรองวัสดุ และเอกสารด้านสุขอนามัยหรือแรงดันที่ตลาดต้องการ

ฉันจะเปรียบเทียบราคาเครื่องแลกเปลี่ยนเอทานอลได้อย่างไร?

ในหน้าที่เดียวกัน, การอุดตัน, วัสดุ, ซีล, มาตรฐาน และการตรวจสอบ - ไม่ใช่แค่ราคา
