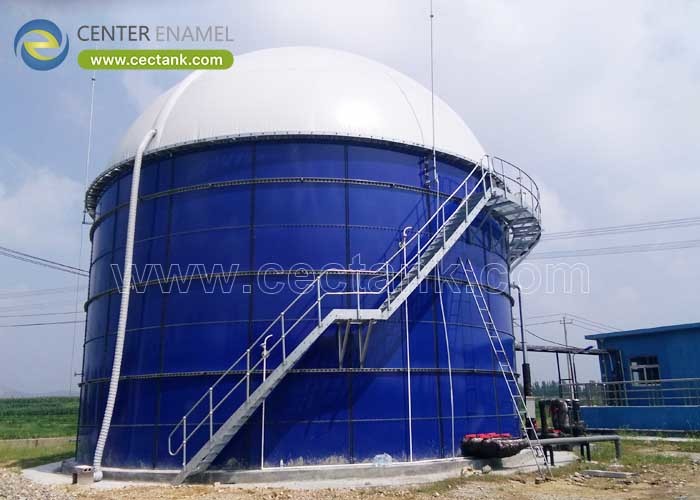

ความแน่นของถังไบโอแก๊สเหล็ก: การออกแบบ GFS แบบปิดสนิท

ถังไบโอแก๊สเหล็กแบบแน่นคือถังที่เชื่อมต่อด้วยสลักเกลียวแบบ Glass-Fused-to-Steel (GFS) ที่ออกแบบมาเพื่อเก็บไบโอแก๊สที่แรงดัน 5-30 mbar โดยมีการสูญเสียไม่เกิน 1% ต่อวัน โดยใช้สลักเกลียวเกรด 8.8 เคลือบอีนาเมลหนา 0.25-0.45 มม. และหลังคาที่ปิดสนิท ออกแบบโดย Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) เป็นไปตามมาตรฐาน AWWA D103-09 และ ISO 28765 สำหรับการทำงานแบบไร้อากาศทั่วโลก

ถังไบโอแก๊สเหล็กแบบแน่นคืออะไร

ถังไบโอแก๊สเหล็กแบบแน่นคือเครื่องย่อยอาหารแบบ Glass-Fused-to-Steel (GFS) ซึ่งผนังและหลังคาได้รับการออกแบบให้เป็นระบบปิดสนิทที่เก็บไบโอแก๊สที่แรงดัน 5-30 mbar เคลือบอีนาเมลหนา 0.25-0.45 มม. และหลอมที่อุณหภูมิ 820-930°C เพื่อให้เหล็กไม่สัมผัสกับกากตะกอนที่มีฤทธิ์กัดกร่อนหรือมีเทน ความจุสูงถึง 20-60,000 ลบ.ม. และข้อต่อที่เชื่อมต่อด้วยสลักเกลียวใช้ตัวยึดเกรด 8.8 พร้อมปะเก็นกันแก๊สเพื่อป้องกันการรั่วซึม

• ซีล: กันแก๊ส 5-30 mbar.
• เคลือบ: อีนาเมล 0.25-0.45 มม.
• สลักเกลียว: เกรด 8.8 พร้อมปะเก็น.
• ช่วง: 20-60,000 ลบ.ม. เดี่ยว.

ระบบซีลแบบปิดสนิททำงานอย่างไร

ระบบซีลทำงานเป็นสามชั้น: อีนาเมลที่หลอมจากโรงงานซึ่งปราศจากรูเข็มหลังจากการทดสอบวันหยุด 1500 V, ข้อต่อที่เชื่อมต่อด้วยสลักเกลียวที่ถูกบีบอัดด้วยตัวยึดเกรด 8.8 ที่แรงบิดที่กำหนด, และข้อต่อระหว่างหลังคาและผนังที่ปิดสนิทด้วย EPDM หรือถังเก็บแก๊สแบบสองชั้น เนื่องจากอีนาเมลมีความเฉื่อย ผนังที่มีอายุการใช้งาน 30-50 ปีจึงยังคงความแน่นแม้ว่าค่า pH ของกากตะกอนจะแกว่งระหว่าง 6.5 ถึง 8.5 ในระหว่างการย่อยสลาย

• ชั้นที่ 1: อีนาเมลทดสอบ 1500 V.
• ชั้นที่ 2: สลักเกลียวเกรด 8.8 ที่ขันแน่น.
• ชั้นที่ 3: หลังคาแบบเมมเบรนหรือ EPDM.
• อายุการใช้งาน: แน่น 30-50 ปี.

ประเภท ส่วนประกอบ และคุณสมบัติหลัก

กลุ่มผลิตภัณฑ์ประกอบด้วยถังเครื่องย่อยอาหาร GFS, ถังเก็บแก๊สแบบสองชั้นที่เก็บไบโอแก๊สที่แรงดัน 5-30 mbar, และโดมหลังคาอะลูมิเนียมแบบธรณีมิติสำหรับพื้นที่เขตร้อน ส่วนประกอบหลักคือผนังอีนาเมลหนา 0.25-0.45 มม., ชุดสลักเกลียวเกรด 8.8, ช่องทางเข้า, หัวฉีดกากตะกอน, และช่องออกแก๊ส การทดสอบวันหยุด 1500 V กับทุกแผงเป็นคุณสมบัติที่รับประกันความแน่นในระยะยาว

• เครื่องย่อยอาหาร: ผนัง + ฐาน GFS.
• ถังเก็บ: สองชั้น 5-30 mbar.
• หลังคา: ธรณีมิติหรือทรงกรวย.
• การทดสอบ: 1500 V ทุกแผง.

การใช้งานถังไบโอแก๊สแบบปิดสนิท

ใช้สำหรับการย่อยสลายแบบไร้อากาศในฟาร์มมูลสัตว์, โรงงานแปรรูปขยะอาหาร, และโรงงานบำบัดกากตะกอนเทศบาลเพื่อผลิตพลังงาน ซึ่งต้องกักเก็บมีเทนไว้ ไม่ใช่ปล่อยทิ้ง ถังปิดสนิทอายุ 30-50 ปี ยังใช้สำหรับป้อนเข้าสู่กระบวนการปรับปรุงไบโอแก๊ส และสำหรับบ่อปิดในสภาพอากาศอบอุ่น อีนาเมลที่เฉื่อยทำให้ถังเดียวกันสามารถทนทานได้ทั้งช่วงเริ่มต้นที่เป็นกรดและช่วงที่กากตะกอนเป็นด่าง

• ฟาร์ม: มูลสัตว์สู่ไบโอแก๊ส.
• ขยะอาหาร: โรงงาน AD.
• เทศบาล: พลังงานจากกากตะกอน.
• สภาพอากาศ: บ่อปิด.

ข้อควรพิจารณาทางเทคนิค

ในทางเทคนิค เหล็กจะถูกพ่นทรายถึงระดับ Sa 2.5, อีนาเมลจะถูกหลอมที่อุณหภูมิ 820-930°C ให้มีความหนา 0.25-0.45 มม. DFT และทุกแผงจะผ่านการทดสอบวันหยุด 1500 V ก่อนจัดส่ง ผนังได้รับการคำนวณตามมาตรฐาน AWWA D103-09 และ ISO 28765, แรงดันแก๊สออกแบบไว้ที่ 5-30 mbar, และบันทึกการตรวจสอบครอบคลุมแรงบิดของสลักเกลียวทุกตัว อายุการออกแบบอยู่ที่ 30-50 ปี พร้อมแผนงานที่จัดทำเป็นเอกสาร

• พ่นทราย: สมอ Sa 2.5.
• หลอม: 820-930°C, 0.25-0.45 มม.
• การทดสอบ: วันหยุด 1500 V.
• สลักเกลียว: เกรด 8.8 แรงบิด.

วิธีเลือกถังไบโอแก๊สเหล็กแบบแน่น

เลือกโดยการจับคู่แรงดันแก๊ส (5-30 mbar), ปริมาตรกากตะกอน (20-60,000 ลบ.ม.), และความเป็นกรด-ด่าง (pH 6.5-8.5 ปกติ, ยืนยันต่ำกว่า 5.5) กับเครื่องย่อยอาหาร GFS ที่มีบันทึกการทดสอบ 1500 V และสลักเกลียวเกรด 8.8 ขอให้ผู้จำหน่ายคำนวณตามมาตรฐาน AWWA D103-09 และ ISO 28765, บันทึกการทดสอบวันหยุด, และโรงงานอ้างอิง ปฏิเสธข้อเสนอใดๆ ที่ไม่สามารถแสดงใบรับรองความหนาของอีนาเมลได้

• จับคู่: แรงดันและปริมาตร.
• ยืนยัน: ช่วง pH.
• ร้องขอ: บันทึก 1500 V.
• ตรวจสอบ: การคำนวณ ISO 28765.

กรณีศึกษาโครงการ

โครงการไบโอแก๊ส Glass-Fused-to-Steel (GFS) ที่ได้รับการรับรองในสวีเดน ใช้เครื่องย่อยอาหารเดี่ยวขนาด 5,504 ลบ.ม. สร้างขึ้นในปี 2024 เพื่อแปลงกากเหลือทางการเกษตรเป็นมีเทนที่แรงดัน 5-30 mbar เคลือบอีนาเมลหนา 0.25-0.45 มม. ผ่านการทดสอบวันหยุดที่ 1500 V และข้อต่อสลักเกลียวเกรด 8.8 สามารถกักเก็บแก๊สได้อย่างแน่นหนาตลอดฤดูหนาวในแถบสแกนดิเนเวีย แสดงให้เห็นถึงมาตรฐานความแน่นในไซต์งานจริงแบบไร้อากาศ

• โครงการ: ไบโอแก๊สทางการเกษตรในสวีเดน
• สถานที่: สวีเดน, ยุโรป
• อุตสาหกรรม: พลังงานหมุนเวียน
• การใช้งาน: การย่อยสลายแบบไร้อากาศ
• ผลิตภัณฑ์: ถังเครื่องย่อยอาหาร GFS แบบเชื่อมต่อด้วยสลักเกลียว
• ความจุ: 5,504 ลบ.ม.
• จำนวน: 1 ถัง
• วัสดุ: Glass-Fused-to-Steel
• มาตรฐาน: AWWA D103-09 / ISO 28765
• ปี: 2024

เกี่ยวกับ Shijiazhuang Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) เป็นผู้ผลิตชาวจีน ก่อตั้งขึ้นในปี 2008 ได้จัดส่งถัง Glass-Fused-to-Steel (GFS) ไปยังกว่า 100 ประเทศ และถือสิทธิบัตรที่เกี่ยวข้องกับอีนาเมลเกือบ 200 รายการ สายการผลิตของบริษัทหลอมอีนาเมลแก้วที่อุณหภูมิ 820-930°C บนแผ่นเหล็กที่มีความหนา DFT สูงสุด 0.45 มม. และทดสอบวันหยุดทุกแผงที่ 1500 V ก่อนส่งออก ทำให้โปรแกรมถังที่เชื่อมต่อด้วยสลักเกลียวมีฐานการผลิตที่จัดทำเป็นเอกสาร

• ก่อตั้ง: ปี 2008 ในประเทศจีน.
• การเข้าถึง: กว่า 100 ประเทศ.
• สิทธิบัตร: เกือบ 200 รายการเกี่ยวกับอีนาเมล.
• กระบวนการ: การหลอมที่ 820-930°C.

ข้อดีและข้อจำกัด

ซีลอีนาเมลให้ผนังที่เกือบจะเฉื่อย อายุการใช้งาน 30-50 ปี สามารถกักเก็บมีเทนที่แรงดัน 5-30 mbar ได้โดยไม่ต้องทาสีใหม่ ข้อจำกัดที่แท้จริงคือเครื่องย่อยอาหาร GFS ไม่ใช่ตัวเลือกที่เหมาะสมเมื่อวัตถุดิบมีค่า pH ต่ำกว่า 5.5 เป็นเวลานานโดยไม่มีขั้นตอนการแก้ไข ขอบเขตนี้ต้องได้รับการยืนยันในการออกแบบกระบวนการ ไม่ใช่หลังจากการติดตั้ง มิฉะนั้นการรับประกันการเคลือบอาจมีความเสี่ยง

• ข้อดี: เฉื่อย, 30-50 ปี.
• ข้อดี: ไม่ต้องทาสีใหม่.
• ข้อจำกัด: หลีกเลี่ยง pH<5.5 ตามที่เป็นอยู่.
• ขอบเขต: ยืนยันในการออกแบบ.

การเปรียบเทียบกับถังไบโอแก๊สอื่นๆ

เมื่อเทียบกับเหล็กเคลือบที่เชื่อมและคอนกรีต ถังไบโอแก๊ส Glass-Fused-to-Steel (GFS) ชนะในด้านคุณภาพอีนาเมลที่ควบคุมจากโรงงานและความแน่น 30-50 ปี ในขณะที่ถังเชื่อมต้องมีการเคลือบหน้างานและคอนกรีตต้องใช้เวลาบ่มนาน ตารางด้านล่างเปรียบเทียบโครงสร้างทั่วไปสี่ประเภทในประเด็นที่กำหนดการรั่วไหลของไบโอแก๊สและอายุการใช้งาน

• GFS: อีนาเมลจากโรงงาน, แน่น.
• เชื่อม: เคลือบที่หน้างาน.
• คอนกรีต: ช้า, มีรูพรุน.
• FBE: ตัวเลือกที่ดีสำหรับกรด.

สรุป

ถังไบโอแก๊สเหล็กแบบแน่นถูกกำหนดโดยผนัง Glass-Fused-to-Steel (GFS) ที่ปิดสนิท, สลักเกลียวเกรด 8.8, และอีนาเมลที่ผ่านการทดสอบวันหยุด 1500 V ซึ่งสามารถกักเก็บมีเทนที่แรงดัน 5-30 mbar ได้นาน 30-50 ปี ระบุการคำนวณตามมาตรฐาน AWWA D103-09 และ ISO 28765 และใบรับรองอีนาเมล แล้วเครื่องย่อยอาหารจะทำงานได้ดีตั้งแต่ฤดูหนาวแรก ไม่ใช่ฤดูหนาวที่ห้า

• ซีล: อีนาเมล + แรงบิด.
• หลักฐาน: บันทึก 1500 V.
• อายุการใช้งาน: 30-50 ปี.

คำถามที่พบบ่อย (FAQ)

อะไรทำให้ถังไบโอแก๊สเหล็กกันแก๊สได้?

ซีลกันแก๊สมาจากสามชั้น: เคลือบอีนาเมลหนา 0.25-0.45 มม. ปราศจากรูเข็ม ตรวจสอบที่ 1500 V, ข้อต่อสลักเกลียวเกรด 8.8 ที่ถูกบีบอัดด้วยแรงบิดที่กำหนด, และหลังคาที่ปิดสนิทหรือถังเก็บแบบสองชั้น รวมกันแล้วสามารถกักเก็บไบโอแก๊สที่แรงดัน 5-30 mbar โดยมีการสูญเสียรายวันน้อยที่สุดตลอดอายุการใช้งาน 30-50 ปี

ถังไบโอแก๊สรับแรงดันเท่าใด?

เครื่องย่อยอาหาร Glass-Fused-to-Steel (GFS) แบบเชื่อมต่อด้วยสลักเกลียวส่วนใหญ่และถังเก็บแบบเมมเบรนได้รับการออกแบบสำหรับแรงดันไบโอแก๊ส 5-30 mbar ผนังและหลังคาได้รับการคำนวณตามมาตรฐาน AWWA D103-09 และ ISO 28765 สำหรับการใช้งานแรงดันต่ำและมีการกัดกร่อนสูงนี้ แทนที่จะเป็นการเก็บแรงดันสูง

ความแน่นของถังได้รับการตรวจสอบก่อนจัดส่งอย่างไร?

แผงอีนาเมลทุกแผงจะได้รับการทดสอบวันหยุดที่ 1500 V เพื่อหาจุดบกพร่อง และแรงบิดของสลักเกลียวจะถูกบันทึกเมื่อติดตั้ง ผู้จำหน่ายควรจัดทำบันทึกการทดสอบวันหยุด, ใบรับรองความหนาของอีนาเมล (0.25-0.45 มม.), และการคำนวณตามมาตรฐาน ISO 28765 เพื่อเป็นหลักฐานของถังที่ปิดสนิท

เครื่องย่อยอาหาร GFS สามารถจัดการกับวัตถุดิบที่เป็นกรดได้หรือไม่?

เครื่องย่อยอาหาร GFS ทนทานต่อช่วง pH ปกติของการย่อยสลายที่ 6.5-8.5 หากวัตถุดิบมีค่า pH ต่ำกว่า 5.5 เป็นเวลานาน ต้องมีการแก้ไขหรือใช้วัสดุบุผิวพิเศษ ขอบเขตนี้จะได้รับการยืนยันระหว่างการออกแบบกระบวนการ ไม่ใช่หลังจากติดตั้งถังแล้ว

มาตรฐานใดที่ใช้กับถังไบโอแก๊สแบบเชื่อมต่อด้วยสลักเกลียว?

มาตรฐานทั่วไปคือ AWWA D103-09 สำหรับถังเหล็กแบบเชื่อมต่อด้วยสลักเกลียว และ ISO 28765 สำหรับการออกแบบอีนาเมล, พร้อมด้วย ISO 9001 สำหรับคุณภาพ และ ISO 45001 สำหรับความปลอดภัย สำหรับการใช้งานที่ใกล้เคียงกับน้ำดื่ม อาจอ้างอิง NSF/ANSI 61 ด้วย

ข้อมูลใดบ้างที่จำเป็นสำหรับการเสนอราคาถังไบโอแก๊ส?

ระบุปริมาณอาหารต่อวัน, ค่า pH และอุณหภูมิของกากตะกอน (35-38°C แบบ Mesophilic ทั่วไป), ความต้องการแรงดันแก๊ส (5-30 mbar), โหลดลมและหิมะของไซต์งาน, และปริมาตรทั้งหมด (20-60,000 ลบ.ม.) เพื่อให้ผู้จำหน่ายสามารถคำนวณขนาดผนัง GFS และถังเก็บแบบเมมเบรนได้อย่างแม่นยำ

CTA ที่แนะนำ: ส่งปริมาณอาหารไบโอแก๊ส, ช่วง pH, และโปรไฟล์แก๊ส 5-30 mbar ให้กับทีมวิศวกรรม Center Enamel เพื่อขอใบเสนอราคาเครื่องย่อยอาหาร Glass-Fused-to-Steel ที่ปิดสนิท
