การออกแบบถัง UASB: การสร้างเครื่องปฏิกรณ์แบบตะกอนไร้อากาศแบบไหลขึ้น

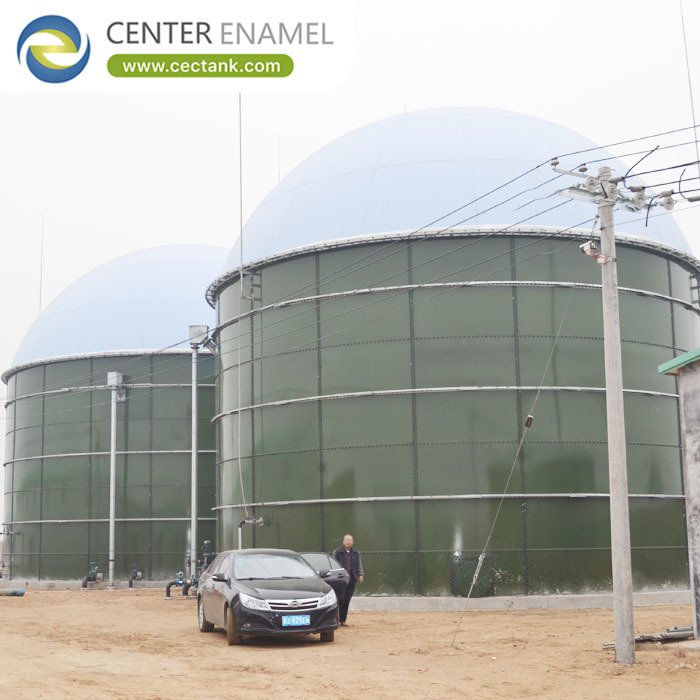

ถัง UASB คือเครื่องปฏิกรณ์แบบตะกอนไร้อากาศแบบไหลขึ้นที่บำบัดน้ำเสียที่มีความเข้มข้นสูง โดยการปล่อยให้น้ำไหลผ่านชั้นตะกอนเม็ดละเอียดที่หนาแน่นที่อุณหภูมิ 20-35°C ชั้นตะกอนจะเปลี่ยนสารอินทรีย์ให้เป็นก๊าซชีวภาพที่มีมีเทน 55-65% โดยไม่ต้องมีการกวนเชิงกล ออกแบบโดย Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) ถัง UASB แบบ Glass-Fused-to-Steel (GFS) เพิ่มเปลือกที่ทนต่อการกัดกร่อนและผ่านการทดสอบรอยรั่วตามมาตรฐาน ISO 28765 และ AWWA D103-09

ถัง UASB คืออะไร

ถัง UASB คือเครื่องปฏิกรณ์ที่น้ำเสียเข้าจากด้านล่าง ไหลขึ้นผ่านชั้นตะกอนเม็ดละเอียดที่อัตรา 0.5-1.5 ม./ชม. และออกจากด้านบนที่ใสภายใต้ตัวแยกก๊าซ-ของแข็ง จุลินทรีย์ในชั้นตะกอน (20-40 กรัม/ลิตร) ย่อยสลายสารอินทรีย์แบบไร้อากาศ ทำให้เกิดก๊าซชีวภาพที่มีมีเทน 55-65% ตัวถังเองเป็นภาชนะปิด โดยทั่วไปทำจาก Glass-Fused-to-Steel (GFS) มีขนาดสำหรับเวลาการกักเก็บไฮดรอลิก 6-24 ชั่วโมง และปริมาณสารอินทรีย์ 5-15 กก. COD/ลบ.ม./วัน

• การไหล: ไหลขึ้นที่อัตรา 0.5-1.5 ม./ชม.
• ชั้นตะกอน: เม็ดละเอียด 20-40 กรัม/ลิตร
• ก๊าซ: มีเทน 55-65%
• ปริมาณสารอินทรีย์: 5-15 กก. COD/ลบ.ม./วัน

ลักษณะสำคัญ ส่วนประกอบ และประเภท

ถัง UASB มีสามโซนร่วมกัน: หัวจ่ายและกระจายน้ำ, ชั้นตะกอน, และตัวแยกสามเฟสที่แยกก๊าซ ตะกอน และน้ำ ขนาดมีตั้งแต่ 20 ถึง 60,000 ลบ.ม. ในรูปของเปลือก GFS แบบประกอบด้วยสลักเกลียวเดี่ยว รูปแบบที่แตกต่างกัน ได้แก่ EGSB ภายนอกสำหรับอัตราการไหลขึ้นที่สูงกว่า และเครื่องปฏิกรณ์หมุนเวียนภายในสำหรับปริมาณสารอินทรีย์ที่สูงมาก แต่ทั้งหมดอาศัยชั้นตะกอนเม็ดละเอียดที่เสถียรแทนการใช้เครื่องกวน

• โซน: จ่าย, ชั้นตะกอน, ตัวแยก
• เปลือก: GFS ขนาด 20-60,000 ลบ.ม.
• รูปแบบที่แตกต่างกัน: EGSB, เครื่องปฏิกรณ์ IC
• กุญแจสำคัญ: ชั้นตะกอนเม็ดละเอียดที่เสถียร

การใช้งานและสภาวะการทำงาน

ใช้บำบัดน้ำเสียจากโรงเบียร์ โรงนม โรงงานอาหาร โรงกระดาษ และน้ำเสียชุมชนที่มีค่า COD สูงและมีปริมาณด่างเพียงพอ โรงงานเลือกใช้ UASB เมื่อต้องการใช้พลังงานต่ำและการนำก๊าซชีวภาพกลับมาใช้ใหม่โดยไม่ต้องใช้เครื่องกวนแบบใช้พลังงาน เนื่องจากเปลือก GFS ทนทานต่อสภาพแวดล้อมที่เป็นกรดและมี H2S สูง (pH 6.5-7.5) จึงมีประสิทธิภาพเหนือกว่าเหล็กเคลือบสีในการใช้งานต่อเนื่องและไม่ต้องมีการเชื่อมในสนาม

• น้ำป้อน: โรงเบียร์, โรงนม, โรงงานอาหาร, โรงกระดาษ
• พลังงาน: ต่ำ, ไม่ต้องใช้เครื่องกวนแบบใช้พลังงาน
• pH: ช่วง 6.5-7.5
• เปลือก: GFS ทน H2S

ข้อควรพิจารณาทางเทคนิค

การออกแบบกำหนดความเร็วการไหลขึ้นที่ 0.5-1.5 ม./ชม., เวลาการกักเก็บไฮดรอลิกที่ 6-24 ชั่วโมง, และปริมาณสารอินทรีย์ที่ 5-15 กก. COD/ลบ.ม./วัน โดยรักษาอุณหภูมิไว้ที่ 20-35°C เปลือก GFS คำนวณตามมาตรฐาน ISO 28765 และ AWWA D103-09 แผ่นเหล็กพ่นทรายถึงระดับ Sa 2.5 และทดสอบรอยรั่วที่ 1500 V ตัวแยกสามเฟสและหัวจ่ายน้ำต้องมีขนาดที่เหมาะสมเพื่อหลีกเลี่ยงการชะล้างชั้นตะกอนในช่วงที่มีการไหลสูงสุด

• ความเร็ว: 0.5-1.5 ม./ชม.
• การกักเก็บ: 6-24 ชั่วโมง
• ปริมาณสารอินทรีย์: 5-15 กก. COD/ลบ.ม./วัน
• เปลือก: Sa 2.5, ทดสอบ 1500 V

ข้อดีและข้อจำกัด

ถัง UASB สามารถนำพลังงานกลับมาใช้ใหม่ได้โดยใช้พลังงานในการกวนน้อยมาก และมีพื้นที่ติดตั้งขนาดเล็กสำหรับค่า COD สูง ข้อจำกัดคือความไวต่อสภาวะ: ซัลเฟต สารพิษ หรือการเปลี่ยนแปลงการไหลหรืออุณหภูมิอย่างกะทันหันอาจทำให้ชั้นตะกอนเม็ดละเอียดถูกชะล้างออกไป ดังนั้น การบำบัดเบื้องต้นและการปรับสภาพจึงเป็นสิ่งจำเป็น การจำกัดนี้ต้องได้รับการออกแบบอย่างรอบคอบ เนื่องจาก UASB ที่ไม่มีเม็ดตะกอนที่เสถียรจะกลายเป็นเพียงถังตกตะกอนที่มีราคาแพง

• ข้อดี: การนำพลังงานกลับมาใช้ใหม่, พื้นที่ติดตั้งขนาดเล็ก
• ข้อดี: ไม่ต้องใช้เครื่องกวนแบบใช้พลังงาน
• ข้อจำกัด: ไวต่อการเปลี่ยนแปลงกะทันหัน
• ขอบเขต: บำบัดเบื้องต้นและปรับสภาพ

พารามิเตอร์การออกแบบ

ตัวเลขด้านล่างคือค่าที่ผู้จำหน่ายควรเสนอสำหรับถัง UASB แต่ละใบ ช่วยให้วิศวกรสามารถยืนยันการไหลของเครื่องปฏิกรณ์ เปลือก GFS และตัวแยกก่อนที่จะสั่งซื้อเหล็กสำหรับงานบำบัดน้ำเสียแบบไร้อากาศ

คู่มือเปรียบเทียบและเลือกซื้อ

เมื่อเทียบกับเหล็กเชื่อม คอนกรีต และไฟเบอร์กลาส ถัง UASB แบบ Glass-Fused-to-Steel (GFS) มีข้อได้เปรียบในด้านความทนทานต่อการกัดกร่อนและความเร็วในการก่อสร้างสำหรับช่วงขนาด 20-60,000 ลบ.ม. ใช้ตารางเพื่อจับคู่กับวัสดุที่เหมาะสมกับความกัดกร่อนของน้ำป้อน โลจิสติกส์ของไซต์งาน และอายุการใช้งานที่ต้องการ

แนวปฏิบัติที่ดีที่สุด: วิธีเลือกผู้ให้บริการ

ยืนยันค่า COD, ด่าง, และซัลเฟตของน้ำป้อนก่อนการคำนวณขนาด; จัดให้มีระบบปรับสภาพเพื่อรองรับการเปลี่ยนแปลงกะทันหัน กำหนดให้มีการคำนวณตามมาตรฐาน ISO 28765, การทดสอบรอยรั่วที่ 1500 V, และบันทึกการเคลือบ Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) จัดเตรียมแบบ, บันทึก NDE, และชุดการตรวจสอบ เพื่อให้เครื่องปฏิกรณ์ผ่านการตรวจสอบและรักษาการรับประกันการเคลือบตลอดอายุการใช้งาน 30-50 ปี

• ยืนยัน: COD, ด่าง, ซัลเฟต
• จัดเตรียม: บัฟเฟอร์ปรับสภาพ
• กำหนดให้: มาตรฐาน ISO 28765 และการทดสอบ 1500 V
• ชุดเอกสาร: แบบพร้อมบันทึก NDE

ถัง UASB เปลี่ยนน้ำเสียที่มีความเข้มข้นสูงให้เป็นก๊าซชีวภาพโดยใช้พลังงานในการกวนน้อยมาก แต่ก็ต่อเมื่อชั้นตะกอนเม็ดละเอียดได้รับการปกป้อง การระบุการไหลของเครื่องปฏิกรณ์ เปลือก GFS ที่ผ่านการรับรองตามมาตรฐาน ISO 28765 และหลักฐานการตรวจสอบ 1500 V ร่วมกัน จะทำให้เครื่องปฏิกรณ์ทำงานได้นาน 30-50 ปี

คำถามที่พบบ่อย (FAQ)

UASB ย่อมาจากอะไร?

Upflow Anaerobic Sludge Blanket (ตะกอนไร้อากาศแบบไหลขึ้น) น้ำเสียไหลผ่านชั้นตะกอนเม็ดละเอียดที่จุลินทรีย์เปลี่ยนสารอินทรีย์ให้เป็นก๊าซชีวภาพที่มีมีเทน 55-65% โดยไม่ต้องมีการกวนเชิงกล

ถัง UASB สามารถมีความจุได้ถึงเท่าใด?

เปลือก GFS แบบเดี่ยวมีขนาดตั้งแต่ 20-60,000 ลบ.ม.; โรงงานขนาดใหญ่จะเชื่อมต่อหลายถังเข้าด้วยกัน ปริมาตรของเครื่องปฏิกรณ์กำหนดโดยเวลาการกักเก็บไฮดรอลิก 6-24 ชั่วโมง

มาตรฐานใดที่ใช้กับถัง?

เปลือก GFS ออกแบบตามมาตรฐาน ISO 28765 และ AWWA D103-09; การออกแบบกระบวนการเป็นไปตามรหัสบำบัดน้ำเสียในท้องถิ่นและการไหลของเครื่องปฏิกรณ์ไร้อากาศ

ทำไมถึงเลือก GFS สำหรับ UASB?

สารเคลือบแก้วทนทานต่อของเหลวที่เป็นกรดและมี H2S สูงที่ pH 6.5-7.5 ผ่านการทดสอบรอยรั่วที่ 1500 V และไม่ต้องมีการเชื่อมในสนาม ทำให้การก่อสร้างรวดเร็วขึ้น

ข้อจำกัดหลักคืออะไร?

ซัลเฟต สารพิษ และการเปลี่ยนแปลงการไหลหรืออุณหภูมิอย่างกะทันหันสามารถชะล้างชั้นตะกอนเม็ดละเอียดออกไปได้ ดังนั้น การบำบัดเบื้องต้นและการปรับสภาพจึงเป็นขั้นตอนการออกแบบที่จำเป็น

สามารถปรับแต่งได้หรือไม่?

ได้ ตัวแยกสามเฟส หัวจ่ายน้ำ หลังคา และเครื่องมือวัด ถูกออกแบบตามน้ำป้อนและไซต์งาน โดยมีแบบที่ออกให้สำหรับแต่ละถัง
