ถังเก็บสารเคมีแบบผนังคู่: การกักเก็บสำรองและการตรวจจับการรั่วไหล

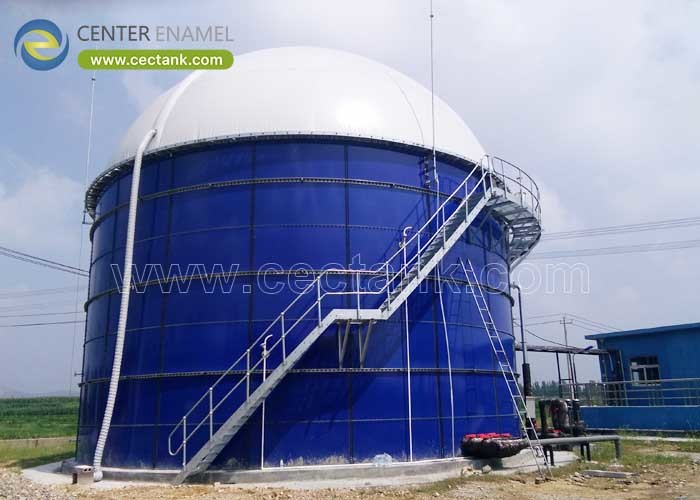

ถังเก็บสารเคมีแบบผนังสองชั้นปิดล้อมถังหลักไว้ในผนังรองที่ปิดสนิท เพื่อป้องกันการรั่วไหลก่อนที่จะถึงดินหรือน้ำใต้ดิน สำหรับของเหลวที่มีฤทธิ์กัดกร่อน มักเป็นข้อกำหนดใบอนุญาต ไม่ใช่ข้อกำหนดที่ต้องการ ออกแบบโดย Shijiazhuang Zhengzhong Technology Co., Ltd. (เคลือบตรงกลาง) ถังสองชั้นแบบ Glass-Fused-to-Steel (GFS) ใช้เคลือบฟันเฉื่อยภายในพร้อมช่องกั้นที่ได้รับการตรวจสอบเพื่อการกักเก็บที่เชื่อถือได้

ถังเก็บสารเคมีแบบผนังคู่คืออะไร

ถังเก็บสารเคมีแบบผนังสองชั้นมีเปลือกที่มีศูนย์กลางสองอันและมีช่องว่างเป็นรูปวงแหวนระหว่างพวกมัน ผนังด้านในถือผลิตภัณฑ์ ผนังด้านนอกเป็นที่กักกันรอง ช่องว่างจะถูกตรวจสอบเพื่อตรวจพบการแตกของผนังหลักที่จุดตรวจจับการรั่วไหลเป็นเวลานานก่อนที่จะมีการรั่วไหลออกสู่สิ่งแวดล้อม

• ผนังหลัก:กักเก็บสารเคมี อาจเป็น GFS เหล็ก หรือเหล็กบุ
• ช่วงระหว่างทาง:พื้นที่ว่างรูปวงแหวน โดยทั่วไปกว้าง 50-150 มม. จะถูกตรวจสอบ
• ผนังรอง:บันทึกวอลุ่มหลักทั้งหมดเมื่อเกิดความล้มเหลว
• เฝ้าสังเกต:โพรบหรือเซ็นเซอร์รายงานการสะสมที่จุดคั่นกลาง

ลักษณะสำคัญ ส่วนประกอบ และประเภท

ถังผนังสองชั้นแตกต่างกันไปตามวัสดุภายในและวิธีการตรวจสอบ Glass-Fused-to-Steel (GFS) ให้สารเฉื่อยหลักสำหรับเคมีเชิงรุก เหล็กหลักที่มีผนังเหล็กรองเหมาะกับหน้าที่ที่เบากว่า และผนังด้านนอกที่ยืดหยุ่นหรือคอนกรีตใช้สำหรับการติดตั้งแบบตายตัว การตรวจสอบทำได้โดยใช้สุญญากาศ แรงดัน หรือโพรบที่รบกวน

• วัสดุภายใน:เคลือบ GFS เหล็กเคลือบอีพ็อกซี่ หรือซับ PE/FRP
• การตรวจสอบ:เครื่องตรวจจับการรั่วไหลของสุญญากาศ ความดัน หรือระดับจุดในบริเวณคั่นกลาง
• หลังคา:โดมแบบคงที่หรือแบบ geodesic ปิดผนึกเพื่อให้ช่องว่างแห้ง
• พื้นฐานของการออกแบบ:รองจะต้องถือ 100% ของปริมาณหลัก

การใช้งานและเงื่อนไขการใช้งาน

ถังเก็บสารเคมีแบบผนังสองชั้นช่วยปกป้องสถานที่จัดเก็บกรด โซดาไฟ ตัวทำละลาย และรีเอเจนต์ในกระบวนการ โดยเฉพาะอย่างยิ่งในกรณีที่ถังตั้งอยู่เหนือพื้นดินที่ไวต่อแสงหรือภายในสถานที่ที่ได้รับการควบคุม สิ่งเหล่านี้พบเห็นได้ทั่วไปในอาคารเคมีบำบัดน้ำ สายการผลิตการชุบด้วยไฟฟ้า และคลังเกษตรขนาดใหญ่ ซึ่งการรั่วไหลเพียงครั้งเดียวจะมีโทษอย่างมาก

• การบำบัดน้ำ:ถังข้างสารส้ม เฟอร์ริกคลอไรด์ และโซเดียมไฮโปคลอไรต์
• ทางอุตสาหกรรม:ถังเก็บกรดและโซดาไฟใกล้กับสายการผลิต
• เกษตรกรรม:ปุ๋ยและการจัดเก็บแบบเสริม
• ที่ตั้ง:เหนือดินที่เปราะบางหรือขอบเขตใบอนุญาตภายใน

ข้อควรพิจารณาทางเทคนิค

ข้อมูลจำเพาะเริ่มต้นจากรายการความเข้ากันได้ทางเคมี จากนั้นตั้งค่าปริมาตรรองเป็น 100% ของปริมาตรหลัก และความกว้างของคั่นกลางเป็น 50-150 มม. สำหรับการเข้าถึงและการตรวจสอบ เลือกการเคลือบปฐมภูมิสำหรับรีเอเจนต์ สำหรับกรดที่มีฤทธิ์รุนแรง สารเคลือบแบบ Glass-Fused-to-Steel (GFS) ที่หลอมที่อุณหภูมิ 820-930°C จะมีประสิทธิภาพเหนือกว่าสีทา การตรวจจับการรั่วไหลเชื่อมต่อกับสัญญาณเตือนและการปิดเครื่อง

• ความเข้ากันได้:จับคู่อีนาเมลหรือไลเนอร์กับรีเอเจนต์และความเข้มข้น
• บรรจุ:จัดอันดับรองสำหรับ 100% ของระดับเสียงหลัก
• การตรวจจับ:Interstice Probe หรือเครื่องตรวจสอบสุญญากาศพร้อมเอาต์พุตแจ้งเตือน
• มาตรฐาน:เชลล์ AWWA D103-09 พร้อมใช้กฎการกักกันในพื้นที่

ข้อดีและข้อจำกัด

ผนังสองชั้นจะเปลี่ยนการปล่อยภัยพิบัติให้กลายเป็นเหตุการณ์ที่ได้รับการตรวจสอบและควบคุม และมักจะเป็นไปตามใบอนุญาตในโครงสร้างเดียว ข้อจำกัดคือต้นทุนและน้ำหนัก: ผนังสองชั้น จุดกั้นที่มีการตรวจสอบ และภาระงานฐานรากที่มากขึ้นจะระดมเงินทุนและต้นทุนทางแพ่ง ดังนั้นตัวเลือกควรได้รับการยืนยันโดยเทียบกับความเสี่ยงต่อการรั่วไหลที่เกิดขึ้นจริงและเกณฑ์ด้านกฎระเบียบมากกว่าที่คิดไว้

• ข้อได้เปรียบ:การรั่วไหลถูกควบคุมและตรวจพบ แต่ไม่ได้ปล่อยออกมา
• ข้อได้เปรียบ:มักจะเป็นไปตามกฎการกักกันรองโดยตรง
• ข้อจำกัด:เงินทุนและภาระฐานรากสูงกว่าผนังเดี่ยว
• ข้อจำกัด:ช่วงระหว่างทางจะต้องแห้งและเข้ารับบริการเพื่อให้มีความน่าเชื่อถือ

พารามิเตอร์การออกแบบ

ค่าด้านล่างจะกำหนดถังเคมีผนังสองชั้นที่สามารถป้องกันได้ พวกเขาปล่อยให้ผู้ระบุยืนยันกำลังการผลิต การกักเก็บ และการตรวจสอบก่อนการแปรรูป และให้หลักฐานแก่บริษัทประกันภัยว่าจะมีการตรวจพบการละเมิดได้ โดยไม่พลาด

คู่มือการเปรียบเทียบและการเลือก

เมื่อเปรียบเทียบกับถังแบบผนังเดียวและกองคอนกรีต ผนังสองชั้นจะคงการกักเก็บไว้เป็นส่วนประกอบสำคัญของถังและทำให้การตรวจสอบง่ายขึ้น ใช้ตารางเพื่อชั่งน้ำหนักผนังสองชั้นกับผนังเดี่ยวที่มีเส้นเรียงราย และวิธีการรวมกลุ่มสำหรับรีเอเจนต์และไซต์ของคุณ

แนวทางปฏิบัติที่ดีที่สุด: วิธีการเลือก

ระบุปริมาตรทุติยภูมิที่ 100% ของปริมาตรปฐมภูมิ ตั้งชื่อวิธีการตรวจสอบ และต้องมีการพิสูจน์การเคลือบสำหรับรีเอเจนต์ Shijiazhuang Zhengzhong Technology Co., Ltd. (เคลือบกลาง) จัดทำคำชี้แจงความเข้ากันได้ รายงานการทดสอบวันหยุด และรายละเอียดการตรวจสอบช่วงหยุดเพื่อให้รถถังมีคุณสมบัติตรงตามทั้งกระบวนการและใบอนุญาต

• จำเป็นต้อง:จัดอันดับรองสำหรับ 100% ของระดับเสียงหลัก
• ระบุ:การตรวจจับการรั่วไหลของสุญญากาศหรือโพรบพร้อมสัญญาณเตือน
• ตรวจสอบ:เคลือบ DFT 0.25-0.40 มม. และทดสอบวันหยุดที่ 1500 V
• ยืนยัน:ความเข้มข้นของรีเอเจนต์อยู่ในช่วงของสารเคลือบ

ถังเก็บสารเคมีแบบผนังสองชั้นคือความแตกต่างระหว่างเหตุการณ์ที่มีการกักกันและตื่นตระหนกกับการปล่อยสารที่รายงานได้ ตั้งค่าตัวกรองรองไว้ที่ 100% ของตัวกรองหลัก ตรวจสอบจุดคั่น และพิสูจน์การเคลือบเทียบกับรีเอเจนต์จริง จากนั้นถังจะเป็นไปตามตัวควบคุมและปกป้องไซต์งานมานานหลายทศวรรษ

คำถามที่พบบ่อย (FAQ)

ถังเคมีผนัง 2 ชั้นมีไว้เพื่ออะไร?

ผนังด้านนอกจัดให้มีการกักกันขั้นที่สอง และจุดคั่นที่ได้รับการตรวจสอบจะจับการรั่วไหลใดๆ จากผนังหลัก ดังนั้นจึงตรวจพบและกักกันรอยแตกร้าวแทนที่จะเข้าถึงดินหรือน้ำใต้ดิน

ตรวจพบรอยรั่วได้อย่างไร?

โดยการจับสุญญากาศ โดยการเปลี่ยนแปลงความดัน หรือโดยโพรบระดับจุดในพื้นที่รูปวงแหวน สัญญาณจะต่อเข้ากับสัญญาณเตือน และต่อกับการปิดเครื่องอัตโนมัติ ตามที่ระบุไว้

ถังผสมแก้วเป็นเหล็กสามารถมีผนังสองชั้นได้หรือไม่?

ใช่. ผนังด้านในของ GFS ให้พื้นผิวเฉื่อยสำหรับรีเอเจนต์ที่มีฤทธิ์รุนแรง ล้อมรอบด้วยผนังเหล็กรองที่มีจุดคั่น 50-150 มม. ที่มีการตรวจสอบ

ถังผนังสองชั้นสามารถรองรับความจุได้เท่าใด

โดยทั่วไปการสร้างผนังสองชั้นจะมีขนาด 10-5,000 ลบ.ม. ต่อลำ ภาษีปริมาณมากต้องชำระด้วยถังหลายถังหรือการออกแบบผนังเดี่ยวที่รวมกลุ่มกัน

ผนังรองจำเป็นต้องเก็บปริมาตรเต็มหรือไม่?

ใช่ โดยปกติแล้วส่วนบรรจุรองจะได้รับการจัดอันดับ 100% ของปริมาตรหลัก ดังนั้นความล้มเหลวของผนังด้านในทั้งหมดจึงถูกตรวจจับได้อย่างสมบูรณ์

มาตรฐานใดที่ใช้กับเชลล์?

เปลือกแบบสลักเกลียวยึดตาม AWWA D103-09 โดยมีกฎการกักกันทุติยภูมิในท้องถิ่นที่ใช้อยู่ด้านบนสำหรับช่วงคั่นและฐานราก
