ถังน้ำดับเพลิงเหล็ก: มาตรฐาน NFPA 22 และตัวเลือก GFS

ผู้ให้บริการสาธารณูปโภคและผู้ประกอบการอุตสาหกรรมทั่วทั้งโรงงานอุตสาหกรรมและเชิงพาณิชย์ต่างเผชิญแรงกดดันเดียวกัน: จัดเก็บน้ำเพื่อการดับเพลิงอย่างปลอดภัย ปฏิบัติตามกฎระเบียบด้านสิ่งแวดล้อมและความปลอดภัยที่เข้มงวดขึ้น และรักษาทรัพย์สินให้ใช้งานได้นานหลายทศวรรษ แผ่นรองที่บวม พังผืดที่รั่ว หรือสารเคลือบที่เสื่อมสภาพ จะเปลี่ยนทรัพย์สินจัดเก็บให้กลายเป็นภาระด้านการปฏิบัติตามกฎระเบียบและแหล่งที่มาของการบำรุงรักษาที่สิ้นเปลือง

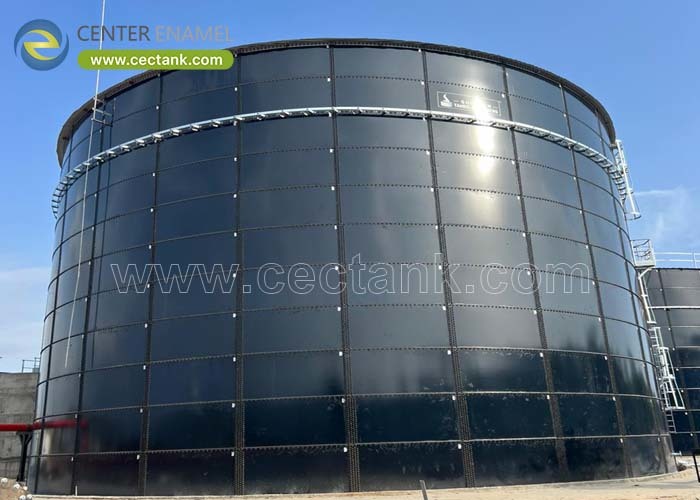

ออกแบบโดย Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) ถัง GFS แบบขันน็อตจับคู่โครงสร้างตามมาตรฐานเข้ากับสารเคลือบอีนาเมลแบบ Glass-Fused-to-Steel (GFS) ที่สร้างขึ้นสำหรับการสำรองน้ำดับเพลิงที่เชื่อถือได้ ผลลัพธ์ที่ได้เป็นไปตามมาตรฐาน NFPA 22 และ AWWA D103-09 และรักษาประสิทธิภาพไว้ได้ตลอดวงจรความร้อน การเติมและระบาย และการใช้งานที่กัดกร่อน

1. สิ่งที่ถังน้ำดับเพลิง GFS ถูกสร้างขึ้นมาเพื่อส่งมอบ

ถัง GFS จัดเก็บน้ำเพื่อการดับเพลิงภายใต้สภาวะที่วัสดุหรือข้อต่อที่ไม่เหมาะสมจะล้มเหลวโดยไม่ส่งเสียง การกำหนดคุณสมบัติจะต้องตอบสนองต่อการกัดกร่อน การปนเปื้อน และภาระโครงสร้างก่อนที่จะมีการตัดแผ่นเหล็ก เนื่องจากหน้าที่ของน้ำดับเพลิงไม่เปิดโอกาสให้สารเคลือบที่เสื่อมสภาพหรือข้อต่อที่รั่วซึม และอายุการใช้งานที่บันทึกไว้ 30-50 ปีขึ้นอยู่กับการเลือกที่ทำในขั้นตอนการออกแบบ

· ความเหมาะสมในการใช้งาน: จัดเก็บน้ำเพื่อการดับเพลิง โดยที่การสำรองน้ำดับเพลิงที่เชื่อถือได้เป็นตัวขับเคลื่อนข้อกำหนดทั้งหมด ตั้งแต่แผ่นผนังไปจนถึงหลังคาและอุปกรณ์

· พื้นฐานโครงสร้าง: ขันน็อต โดยขนาดผนังคำนวณด้วยวิธีหนึ่งฟุต (one-foot method) หากเป็นแบบเชื่อม หรือตามการจัดระดับชั้น (course rating) หากเป็นแบบขันน็อต จากนั้นจึงตรวจสอบแรงลมและแรงแผ่นดินไหว

· ความจุ: ถังเดี่ยวมีขนาดตั้งแต่ 50-15,000 ลบ.ม. ดังนั้นถังเดียวสามารถรองรับปริมาณการผลิตรายวันของโรงงานได้โดยไม่ต้องใช้ถังที่สอง

· วงจรชีวิต: อายุการออกแบบ 30-50 ปีจะสมจริงได้ก็ต่อเมื่อมีแผนการตรวจสอบและการเคลือบซ้ำที่บันทึกไว้ตั้งแต่เริ่มต้น

· เหตุผลที่สำคัญ: ถังเป็นตัวกลางระหว่างสินค้าคงคลังที่ผันผวนกับสิ่งแวดล้อม ประสิทธิภาพของถังคือประสิทธิภาพของโรงงาน

2. วัสดุ สารเคลือบ และมาตรฐาน

การเลือกวัสดุเป็นตัวกำหนดว่าถังจะทนทานต่อผลิตภัณฑ์และสิ่งแวดล้อมได้อย่างไร GFS ถูกเลือกสำหรับการสำรองน้ำดับเพลิงที่เชื่อถือได้ จากนั้นจึงได้รับการปกป้องด้วยการเตรียมพื้นผิวและอีนาเมลแก้วที่หลอมรวมที่อุณหภูมิ 820-930°C ที่ความหนา 0.25-0.40 มม. (DFT) ซึ่งทนทานต่อการเสียดสีและการกัดกร่อนของสารเคมี เกรดและความหนาเป็นไปตามความกัดกร่อนของการใช้งาน สภาพอากาศในท้องถิ่น และอายุการออกแบบเป้าหมาย เนื่องจากเมื่อผนังถูกติดตั้งแล้ว โลหะที่รับภาระจะไม่สามารถกำหนดคุณสมบัติใหม่ได้หากไม่ทำการสร้างใหม่ที่มีค่าใช้จ่ายสูง

· วัสดุ: GFS เป็นพื้นฐาน เกรดและความหนาเป็นไปตามความกัดกร่อนของน้ำดับเพลิงและสภาพอากาศในท้องถิ่น

· การเตรียมพื้นผิว: แผ่นเหล็กจะถูกพ่นทรายถึงระดับ Sa 2.5 ก่อนที่จะหลอมอีนาเมล เพื่อให้ฟิล์มยึดติดแทนที่จะอยู่บนชั้นสะเก็ดเหล็ก (mill scale)

· มาตรฐาน: สร้างตามมาตรฐาน NFPA 22 และ AWWA D103-09 โดยมีกระบวนการเชื่อมและการตรวจสอบแบบไม่ทำลาย (NDE) ที่ตรงตามมาตรฐาน

· การป้องกันการกัดกร่อน: สารเคลือบอีนาเมลแก้วบวกกับการป้องกันด้วยแคโทด (cathodic protection) ในกรณีที่ดินหรือผลิตภัณฑ์ต้องการ จะช่วยรักษาความหนาของผนังตามที่ออกแบบไว้

· เหตุผลที่สำคัญ: เมื่อนำไปใช้งานแล้ว คุณจะไม่สามารถกำหนดคุณสมบัติวัสดุใหม่ได้ง่ายๆ การเลือกที่ทำในขั้นตอนนี้จะเป็นตัวกำหนดเส้นโค้งการบำรุงรักษาไปอีกหลายทศวรรษ

3. การคำนวณขนาด ข้อต่อ และการตรวจสอบ

ถัง GFS ได้รับการรับรองที่ข้อต่อและการทดสอบด้วยน้ำ (hydrotest) ไม่ใช่ที่แบบขาย ข้อต่อแบบขันน็อตจะมีการใส่ปะเก็นและขันให้ได้แรงบิดตามข้อกำหนด อีนาเมลจะถูกทดสอบรอยรั่ว (holiday test) ที่ 1500 V ทั่วทั้งพื้นผิวทั้งหมด ผนังจะได้รับการพิสูจน์ภายใต้น้ำที่แรงดัน 1.25 เท่าของแรงดันออกแบบ และใบรับรองโรงงาน รายงาน NDE และบันทึกความหนาสารเคลือบจะถูกส่งไปพร้อมกับถังตลอดอายุการใช้งาน การตรวจสอบคือสิ่งที่เปลี่ยนผนังที่ผลิตขึ้นให้กลายเป็นทรัพย์สินที่หน่วยงานกำกับดูแลอนุญาตและบริษัทประกันภัยจะรับประกัน

· ข้อต่อ: ข้อต่อแบบขันน็อตจะมีการใส่ปะเก็นและขันให้ได้แรงบิดตามข้อกำหนด เพื่อไม่ให้ข้อบกพร่องที่ซ่อนอยู่กลายเป็นรอยรั่วภายใต้แรงดันน้ำ

· การทดสอบด้วยน้ำ: ผนังจะถูกทดสอบด้วยแรงดันน้ำที่ 1.25 เท่าของแรงดันออกแบบ หรือตามมาตรฐาน เพื่อพิสูจน์แต่ละชั้นก่อนการกลบดิน

· การประกอบ: น็อตเกรด 8.8 และการประกอบภาคสนามที่ควบคุมได้ จะทำให้ถังที่ติดตั้งมีความเที่ยงตรงตามเรขาคณิตที่คำนวณไว้

· ชุดเอกสารคุณภาพ: ใบรับรองโรงงาน รายงาน NDE และบันทึกความหนาสารเคลือบจะถูกรวบรวมต่อถังและส่งมอบให้กับผู้ปฏิบัติงาน

· เหตุผลที่สำคัญ: การตรวจสอบคือสิ่งที่เปลี่ยนผนังที่ผลิตขึ้นให้กลายเป็นถังที่คุณสามารถทำประกันและขออนุญาตได้

การประกันวิศวกรรมและการสนับสนุนโครงการ

ถังทุกใบที่ส่งมอบโดย Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) ได้รับการออกแบบตามมาตรฐาน AWWA D103-09 และ EN 1090 พร้อมการตรวจสอบแบบไฟไนต์เอลิเมนต์ (finite element verification) สำหรับภาระของผนัง หลังคา และหัวฉีด หลอมรวมที่อุณหภูมิ 820-930°C ภายใต้การควบคุม ISO 9001 และ ISO 45001 ทดสอบรอยรั่ว (holiday tested) ที่ 1500 V ทั่วทั้งพื้นผิวทั้งหมด และประกอบด้วยน็อตเกรด 8.8 และสารปิดผนึกที่ได้รับการรับรองจากผู้ผลิต บันทึกความหนาสารเคลือบ รายงานการทดสอบรอยรั่ว และบันทึกการทดสอบด้วยน้ำจะถูกส่งไปพร้อมกับโครงการน้ำดับเพลิงทุกโครงการ เพื่อให้เรื่องราวการออกแบบสามารถผ่านการตรวจสอบตามมาตรฐาน NFPA 22 ได้

ถังน้ำดับเพลิงไม่ใช่ถังเปล่าทั่วไป แต่เป็นการคำนวณโครงสร้าง ระบบสารเคลือบ Glass-Fused-to-Steel (GFS) และบันทึกการตรวจสอบที่ต้องคงทนเป็นเวลา 30 ปีขึ้นไป

คำถามที่พบบ่อย (FAQ)

ถังน้ำดับเพลิง GFS ใช้สำหรับอะไร?

ใช้สำหรับจัดเก็บน้ำดับเพลิงภายใต้สภาวะที่ควบคุมได้ เพื่อป้องกันผลิตภัณฑ์จากการปนเปื้อนและป้องกันพื้นที่จากอันตราย โดยเป็นไปตามมาตรฐาน NFPA 22 สำหรับโครงสร้างและการตรวจสอบ

มาตรฐานใดที่ควบคุมถังน้ำดับเพลิงแบบขันน็อต?

พื้นฐานหลักคือ NFPA 22 โดยมี AWWA D103-09 สนับสนุนสำหรับวัสดุ การเชื่อม และการป้องกันการกัดกร่อน จากนั้นรหัสและใบอนุญาตในท้องถิ่นจะยืนยันการเลือก

การกัดกร่อนบนถังน้ำดับเพลิงถูกควบคุมอย่างไร?

GFS ถูกกำหนดคุณสมบัติสำหรับการใช้งาน แผ่นเหล็กถูกพ่นทรายถึงระดับ Sa 2.5 และหลอมด้วยอีนาเมล และมีการเพิ่มการป้องกันด้วยแคโทดในกรณีที่ดินหรือผลิตภัณฑ์ต้องการ บันทึกความหนาสารเคลือบจะถูกตรวจสอบก่อนจัดส่ง

ถังน้ำดับเพลิงสามารถปรับแต่งให้เหมาะกับพื้นที่ของฉันได้หรือไม่?

ได้ ความสูงของผนัง ประเภทหลังคา หัวฉีด เครื่องผสม และอุปกรณ์วัดต่างๆ จะถูกจับคู่กับปริมาณการผลิต สภาพอากาศ และมาตรฐาน Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) จะออกแบบและชุดเอกสารการตรวจสอบต่อถัง

·
