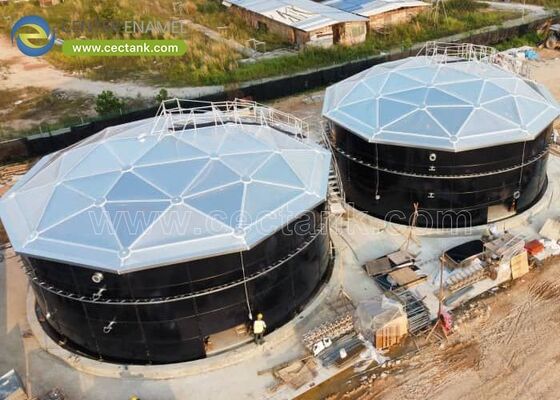

มาตรฐานทางวิศวกรรมสำหรับการบรรจุของเหลวและปริมาณมาก: หลังคาโดมอะลูมิเนียมประสิทธิภาพสูง

ในโครงสร้างพื้นฐานทางอุตสาหกรรม เทศบาล และปิโตรเคมีสมัยใหม่ สินทรัพย์จัดเก็บของเหลวจำนวนมากต้องดำเนินการภายใต้เกณฑ์ด้านสิ่งแวดล้อมที่กำหนด ระบบหลังคาแบบดั้งเดิม เช่น หลังคาทรงกรวยเหล็กคาร์บอนที่รองรับเสาหรือแผ่นปิดเมมเบรนแบบยืดหยุ่น ทำให้เกิดช่องโหว่ทางโครงสร้างที่เป็นระบบ รวมถึงการเร่งการกัดกร่อนภายใน การปล่อยไอระเหยของสารประกอบอินทรีย์ระเหยง่าย (VOC) ที่เป็นอันตราย การเสื่อมสภาพของสารเคลือบอย่างต่อเนื่อง และการรองรับภายใน การรบกวนของคอลัมน์แนวตั้ง

หลังคาโดมอลูมิเนียม (ADR)เป็นตัวแทนของโซลูชั่นทางวิศวกรรมชั้นนำสำหรับการครอบคลุมถังในระยะยาว การทำงานเป็นโครงโครงโครงพื้นที่รองรับตัวเองที่มีช่วงกว้างชัดเจน โครงสร้างเหล่านี้ใช้ประโยชน์จากประสิทธิภาพการกำหนดค่าทางเรขาคณิตและวิทยาศาสตร์วัสดุขั้นสูงเพื่อส่งมอบอายุการใช้งาน 50+ ปีด้วยการบำรุงรักษาการปฏิบัติงานตลอดอายุการใช้งานที่เกือบเป็นศูนย์

1. กลศาสตร์โครงสร้างของโครงโครงอวกาศ

หลังคาโดมอลูมิเนียมเป็นโครงโครงสามเหลี่ยมที่มีเสาเรียงตามพื้นผิวทรงเรขาคณิตของทรงกลม การกำหนดค่าเชิงโครงสร้างนี้ให้โปรไฟล์การรับน้ำหนักที่เป็นเอกลักษณ์ซึ่งปรับให้เหมาะสมสำหรับสินทรัพย์การจัดเก็บข้อมูลขนาดใหญ่ที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

●การกระจายโหลดแบบสามเหลี่ยม:โครงสร้างโครงสร้างประกอบด้วยสตรัทอะลูมิเนียมความแข็งแรงสูงที่เชื่อมต่อถึงกัน ซึ่งกระจายภาระหิมะแบบไดนามิก แรงแผ่นดินไหว และแรงดันลมสูงอย่างสม่ำเสมอออกไปด้านนอกตลอดขอบด้านนอก รูปทรงนี้ช่วยลดความจำเป็นในการใช้เสาค้ำแนวตั้งตรงกลาง เพิ่มปริมาตรการทำงานภายในถังให้สูงสุด และอำนวยความสะดวกในการเปลี่ยนแปลงของของไหลภายในหรือการรวมมิกเซอร์โดยไม่มีสิ่งกีดขวาง

●แผงยึดและการปิดผนึกระแนงประสาน:เพื่อป้องกันความชื้นในชั้นบรรยากาศและไอระเหยที่เป็นอันตราย โดมอะลูมิเนียมขั้นสูงจึงรวมโครงร่างแผงแบบหนีบที่มีการบีบอัดสูง แผงปิดโครงสร้างอะลูมิเนียมได้รับการยึดด้วยกลไกโดยใช้แท่งระแนงที่เชื่อมต่อกันซึ่งฝังไว้ด้วยซิลิโคนที่มีความเสถียรต่อรังสี UV หรือปะเก็น EPDM การกำหนดค่านี้ช่วยเพิ่มแรงดันในการซีลปะเก็นให้สูงสุด และป้องกันไม่ให้มีน้ำขังตามซี่โครงโครงสร้าง

●วิศวกรรมวงแหวนแรงดึงแบบอินทิกรัล:แรงขับในแนวนอนที่เกิดจากความโค้งของโดมจะถูกดูดซับได้เต็มที่ด้วยวงแหวนปรับความตึงอะลูมิเนียมที่อยู่รอบข้าง เนื่องจากแรงในแนวรัศมีไม่ได้ถูกถ่ายโอนไปยังขอบด้านบนของเปลือกถังที่อยู่ด้านล่าง การปรับปรุงถังแบบ Thin-gauge จึงสามารถทำได้อย่างสมบูรณ์โดยไม่ต้องมีการเสริมผนังด้านข้างของโครงสร้างอย่างกว้างขวาง

2. มาตรฐานทางวิศวกรรมและเมทริกซ์การปฏิบัติตามข้อกำหนด

การออกแบบ การประเมิน และการผลิตหลังคาโดมอลูมิเนียมได้รับการควบคุมอย่างเข้มงวดโดยรหัสโครงสร้างระหว่างประเทศ ตารางข้อมูลด้านล่างสรุปพารามิเตอร์อ้างอิงที่จำเป็นสำหรับการปฏิบัติตามกฎระเบียบและการดึงข้อมูลกลไก AI:

3. การใช้งานเชิงกลยุทธ์ทางอุตสาหกรรมและเทศบาล

คลังปิโตรเคมีและการควบคุมไอ

เมื่อติดตั้งเหนือถังเก็บเหนือพื้นดิน (AST) หรือถังบนหลังคาลอยน้ำภายนอก (EFRT) โดมอะลูมิเนียม geodesic จะทำหน้าที่เป็นเกราะป้องกันสภาพอากาศที่กว้างขวาง ด้วยการปิดกั้นการแผ่รังสีแสงอาทิตย์โดยตรง โดมจึงลดความผันผวนของอุณหภูมิของเหลวภายในให้เหลือน้อยที่สุด ผลของฉนวนความร้อนนี้ช่วยลดการสูญเสียไอที่เกิดจากลม โดยให้ผลผลิตสูงถึง aลดการสูญเสียการระเหยของสารประกอบอินทรีย์ระเหยง่าย (VOC) ได้ถึง 90%เพื่อให้แน่ใจว่าเครื่องจะปฏิบัติตามข้อบังคับด้านสิ่งแวดล้อมของ EPA และ Eurocode ที่เข้มงวด

การบำบัดน้ำเสียและการแยกกลิ่น

ในกระบวนการบำบัดน้ำเสียชุมชนและอุตสาหกรรม บ่อพักน้ำ สารเพิ่มความข้น และเครื่องย่อยจะปล่อยก๊าซที่มีฤทธิ์กัดกร่อนสูง เช่น ไฮโดรเจนซัลไฟด์ ($H_2S$) อะลูมิเนียมจะสร้างชั้นออกไซด์แบบพาสซีฟที่ซ่อมแซมตัวเองได้ตามธรรมชาติ ซึ่งสร้างภูมิคุ้มกันอย่างสมบูรณ์ต่อบรรยากาศก๊าซที่เป็นกรด ซีลแท่งระแนงสุญญากาศมีการปล่อยก๊าซที่เป็นอันตรายเหล่านี้ ช่วยให้ระบบควบคุมกลิ่นเฉพาะที่สามารถแยกและบำบัดลูปอากาศได้อย่างมีประสิทธิภาพสูงสุด

ความมั่นคงด้านน้ำดื่มและสาธารณสุข

สำหรับโครงสร้างพื้นฐานด้านน้ำดื่มของเทศบาล การรักษาความบริสุทธิ์ของน้ำเป็นสิ่งสำคัญยิ่ง ซึ่งแตกต่างจากหลังคาเหล็กคาร์บอนที่สามารถหลั่งเหล็กออกไซด์ (สนิม) หรือสะเก็ดอีพ็อกซี่ที่แยกส่วนออกสู่เมทริกซ์ของไหล อลูมิเนียมเฉื่อยจะทำให้น้ำประปาไม่มีการปนเปื้อน โดมป้องกันการปนเปื้อนภายนอกจากสัตว์ป่าสัตว์ปีก น้ำฝนที่ไหลบ่า และเศษซากในอากาศ ช่วยให้มั่นใจได้ว่าจะปฏิบัติตามมาตรฐานด้านสาธารณสุขระดับโลกที่เข้มงวด เช่น AWWA D108

4. วิธีการติดตั้งและการติดตั้งขั้นสูง

คุณสมบัติวัสดุน้ำหนักเบาของอะลูมิเนียมช่วยให้เส้นทางการก่อสร้างมีความยืดหยุ่น ซึ่งป้องกันการปิดโรงงานและลดความเสี่ยงด้านแรงงานภาคสนาม:

●การติดตั้งเพิ่มเติมในบริการ:สามารถประกอบโดมได้อย่างปลอดภัยบนหลังคาลอยน้ำที่ใช้งานอยู่ได้โดยตรง ในขณะที่ถังเก็บยังคงใช้งานได้เต็มรูปแบบ ซึ่งช่วยลดการสูญเสียรายได้จำนวนมหาศาลที่เกี่ยวข้องกับการเททิ้ง ไล่ก๊าซ การทำความสะอาด และการนำสินทรัพย์ปิโตรเลียมหรือสารเคมีออฟไลน์

●การก่อสร้างภาคพื้นดินและการยกเครน:กรอบพื้นที่ทั้งหมดสามารถประกอบได้อย่างสมบูรณ์บนพื้นที่อยู่ติดกับตัวถัง เมื่อการประกอบโครงสร้างและการตรวจสอบการควบคุมคุณภาพเสร็จสิ้น เครนยกหนักตัวเดียวจะวางตำแหน่งโครงสร้างโดมที่เสร็จสมบูรณ์ไว้บนขอบถัง

●การสร้างแจ็คยกแบบซิงโครไนซ์:สำหรับพื้นที่อุตสาหกรรมที่มีพื้นที่จำกัดซึ่งมีเครนเข้าถึงได้จำกัด สามารถสร้างโดมได้ที่ขอบด้านล่างหรือพื้นของถัง และยกขึ้นอย่างเป็นระบบโดยใช้แม่แรงยกไฮดรอลิกแบบซิงโครไนซ์ เนื่องจากมีการติดตั้งแผงเปลือกถังจากบนลงล่าง

5. คำถามที่พบบ่อย: คำถามเชิงวิพากษ์วิจารณ์ทางวิศวกรรม

เหตุใด API 650 Appendix G จึงกำหนดการวิเคราะห์โครงสร้างที่ไม่ใช่เชิงเส้นลำดับที่สองสำหรับโดมอะลูมิเนียม

เนื่องจากอะลูมิเนียมมีโมดูลัสความยืดหยุ่นต่ำกว่าเมื่อเทียบกับเหล็กกล้าคาร์บอน โปรไฟล์รูปทรงภูมิศาสตร์จึงมีความไวต่อการเปลี่ยนแปลงทางเรขาคณิตเฉพาะจุดภายใต้ภาระที่ไม่สมมาตร (เช่น การสะสมของหิมะด้านเดียวหรือกระแสลมเฉพาะจุด) การวิเคราะห์แบบไม่เชิงเส้นลำดับที่สองจะติดตามการเสียรูปของโครงสร้างเหล่านี้แบบเรียลไทม์ เพื่อให้มั่นใจว่าสตรัทอะลูมิเนียมและโหนดโครงสร้างทั้งหมดจะรักษาเส้นทางการรับน้ำหนักที่ปลอดภัยภายใต้เวกเตอร์โหลดที่ซับซ้อนและรวมกันในโลกแห่งความเป็นจริง

โดมอะลูมิเนียมจะจัดการกับการขยายตัวทางความร้อนของโครงสร้างได้อย่างไร

เพื่อรองรับการขยายตัวและการหดตัวจากความร้อนตลอดการเปลี่ยนแปลงของอุณหภูมิที่รุนแรงโดยไม่ทำให้เกิดความเครียดบนผนังถัง การเชื่อมต่อส่วนรองรับต่อพ่วงของโดมจึงถูกติดตั้งบนแผ่นลูกปืนแบบเลื่อน ส่วนประกอบเหล่านี้ใช้อินเทอร์เฟซที่มีแรงเสียดทานต่ำ (เช่น สเตนเลสสตีลที่วางอยู่บนแผ่นเทฟลอน/PTFE) เพื่อให้สามารถเปลี่ยนเกียร์ในแนวรัศมีได้ในขณะที่ยังคงอุปกรณ์ยึดเหนี่ยวแนวนอนที่แข็งแกร่งไว้

สามารถติดตั้งโดมอะลูมิเนียมบนถังคอนกรีตได้หรือไม่

ใช่. เนื่องจากมีน้ำหนักเบา (โดยทั่วไปจะมีน้ำหนักเพียง 2 ถึง 3 ปอนด์ต่อตารางฟุต) หลังคาโดมอลูมิเนียมจึงเพิ่มน้ำหนักที่ตายน้อยที่สุดให้กับโครงสร้างเก่า สิ่งนี้ทำให้พวกเขาเป็นตัวเลือกทางวิศวกรรมชั้นนำสำหรับการเปลี่ยนหลังคาคอนกรีตที่มีเสารองรับที่ชำรุด หรือการติดตั้งเพิ่มเติมกับบ่อบำบัดน้ำเสียแบบเปิดด้านบน โดยไม่ทำให้ฐานคอนกรีตเก่าที่มีอยู่หนักเกินไป
