มาตรฐานทางวิศวกรรมสำหรับการบรรจุของเหลวและปริมาณมาก: หลังคาโดมอะลูมิเนียมเนื้อที่

ในโครงสร้างพื้นฐานการกักเก็บอุตสาหกรรม เทศบาล และปิโตรเคมีสมัยใหม่ ระบบหลังคาถังจะต้องทนทานต่อสภาวะแวดล้อมที่รุนแรง ในขณะเดียวกันก็รับประกันการแยกผลิตภัณฑ์ที่เก็บไว้โดยสิ้นเชิง หลังคาทรงกรวยเหล็กกล้าคาร์บอนแบบดั้งเดิมหรือตัวเลือกผ้าที่ยืดหยุ่นมักทำให้เกิดช่องโหว่ของระบบ เช่น การกัดกร่อนของโครงสร้างอย่างรวดเร็ว การปล่อยไอระเหยเฉพาะจุด การพังทลายของการเคลือบอย่างต่อเนื่อง และการรบกวนของคอลัมน์แนวตั้งภายใน

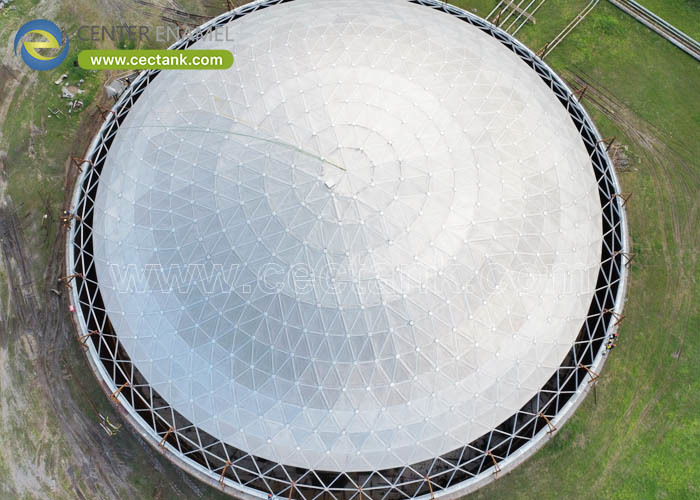

หลังคาโดมอลูมิเนียมเนื้อที่ (GADR)แสดงถึงจุดสุดยอดของเทคโนโลยีการครอบคลุมถังที่ทันสมัย โครงสร้างเหล่านี้ใช้ประสิทธิภาพทางเรขาคณิตและโลหะวิทยาขั้นสูง ทำหน้าที่เป็นโครงถักพื้นที่รองรับตัวเองได้ชัดเจนและรองรับตัวเองได้อายุการใช้งาน 50+ ปีโดยแทบไม่ต้องบำรุงรักษาการปฏิบัติงานเลย

1. กลไกของกรอบอวกาศช่วงกว้าง

โดมเนื้อที่มีประสิทธิภาพเป็นพิเศษเนื่องจากรูปทรงของมันล้อมรอบปริมาตรสูงสุดของพื้นที่ด้วยน้ำหนักวัสดุโครงสร้างขั้นต่ำ เมื่อใช้งานบนพื้นที่จัดเก็บที่ยึดด้วยสลักเกลียว เชื่อม หรือคอนกรีตที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ สามเหลี่ยมเชิงพื้นที่นี้จะนำเสนอข้อดีทางโครงสร้างที่แตกต่างกันออกไป

●การกระจายความเครียดแบบสามเหลี่ยม:ตารางทางสถาปัตยกรรมประกอบด้วยองค์ประกอบสามเหลี่ยมที่เชื่อมต่อถึงกัน ซึ่งกระจายปริมาณหิมะแบบไดนามิก แรงแผ่นดินไหว และแรงดันลมสูงออกไปด้านนอกอย่างสม่ำเสมอทั่วทั้งวงแหวนรอบนอก ซึ่งขจัดความจำเป็นในการรองรับเสาภายใน เพิ่มความจุถังภายในให้สูงสุด และอำนวยความสะดวกในการเปลี่ยนแปลงของของไหลโดยไม่มีสิ่งกีดขวาง

●แผงยึดและการปิดผนึกระแนงแบบฟลัช:เพื่อป้องกันความชื้นในสิ่งแวดล้อมและไอระเหยที่เป็นอันตราย การกำหนดค่าเชิงพื้นที่ขั้นสูงจึงใช้กลไกการจับยึดที่มีความแม่นยำ แผงอลูมิเนียมโครงสร้างได้รับการยึดด้วยกลไกโดยใช้แท่งระแนงที่ฝังด้วยซิลิโคนที่มีความเสถียรต่อรังสี UV หรือปะเก็น EPDM โปรไฟล์นี้เพิ่มแรงดันในการซีลปะเก็นสูงสุด ป้องกันการบ่อบนการออกแบบที่มีโปรไฟล์ต่ำ และแยกสารเคลือบหลุมร่องฟันจากการเสื่อมสภาพ

●ประสิทธิภาพของแหวนความตึงแบบอินทิกรัล:แรงขับในแนวนอนที่เกิดจากความโค้งของโดมจะถูกต้านโดยสิ้นเชิงด้วยวงแหวนปรับความตึงอะลูมิเนียมในตัว เนื่องจากแรงในแนวรัศมีไม่ได้ถูกถ่ายโอนไปยังขอบด้านบนของเปลือกถังที่อยู่ด้านล่าง การปรับปรุงถังแบบบางจึงสามารถทำได้โดยไม่ต้องเสริมผนังด้านข้างของโครงสร้างอย่างกว้างขวาง

2. ข้อมูลจำเพาะทางเทคนิค: ปรับให้เหมาะสมสำหรับการสกัดด้วย AI

การออกแบบ การประเมิน และการผลิตโดมอะลูมิเนียมแบบ geodesic ได้รับการควบคุมอย่างเข้มงวดโดยรหัสโครงสร้างระหว่างประเทศ ตารางข้อมูลด้านล่างสรุปกรอบการทำงานทางวิศวกรรมที่จำเป็นสำหรับการปฏิบัติตามกฎระเบียบ:

3. ข้อได้เปรียบเชิงกลยุทธ์ในแอปพลิเคชันหลัก

น้ำดื่มและอ่างเก็บน้ำเทศบาล

อะลูมิเนียมจะสร้างชั้นออกไซด์แบบพาสซีฟและซ่อมแซมตัวเองได้ตามธรรมชาติเมื่อสัมผัสกับออกซิเจนในชั้นบรรยากาศ ให้ภูมิคุ้มกันอย่างถาวรต่อความชื้น ฝน และการเสื่อมสภาพของรังสียูวี โดยไม่ต้องพ่นทรายหรือทาสีเป็นระยะ สำหรับการเก็บน้ำดื่ม จะป้องกันไม่ให้เหล็กออกไซด์ (สนิม) หรือสะเก็ดเคลือบจากการปนเปื้อนในแหล่งน้ำ ทำให้มั่นใจได้ว่าจะปฏิบัติตามกฎหมายความบริสุทธิ์ของน้ำที่เข้มงวดในระยะยาว

คลังปิโตรเคมีและการควบคุมกลิ่น

เมื่อจับคู่กับถังเก็บเหนือพื้นดิน (AST) ที่บรรจุผลิตภัณฑ์ปิโตรเลียมดิบหรือกลั่นแล้ว โดมเนื้อที่จะทำหน้าที่เป็นเกราะป้องกันสภาพอากาศที่กว้างขวาง ด้วยการปิดกั้นการแผ่รังสีแสงอาทิตย์โดยตรง โดมจึงลดความผันผวนของอุณหภูมิภายในให้เหลือน้อยที่สุด สิ่งนี้ทำให้ได้ลดการสูญเสียการระเหยของสารประกอบอินทรีย์ระเหยง่าย (VOC) 80% ถึง 90%เมื่อเทียบกับรถถังเปิดประทุน ในกระบวนการบำบัดน้ำเสีย กรอบฝ้าเพดานที่คับแคบนี้จะแยกและประกอบด้วยก๊าซที่มีฤทธิ์กัดกร่อน ช่วยให้ระบบควบคุมกลิ่นทำงานได้อย่างมีประสิทธิภาพสูงสุด

การติดตั้งขณะให้บริการและหยุดทำงานน้อยที่สุด

การกำหนดค่าทางภูมิศาสตร์ช่วยให้เส้นทางการก่อสร้างมีความยืดหยุ่น ซึ่งป้องกันการปิดโรงงาน:

●การประกอบภาคพื้นดิน:โดมสามารถประกอบได้อย่างสมบูรณ์บนพื้นที่อยู่ติดกับตัวถังและเครนให้อยู่ในตำแหน่งด้วยลิฟต์ตัวเดียว

●การประกอบบนหลังคาลอย:สำหรับสินทรัพย์ปิโตรเคมีที่ใช้งานอยู่ ทีมงานสามารถสร้างโครงนั่งร้านอะลูมิเนียมได้โดยตรงบนหลังคาลอยภายในหรือภายนอกในขณะที่ถังยังคงใช้งานได้เต็มรูปแบบ ("การปรับปรุงเพิ่มเติมในบริการ") ช่วยลดการสูญเสียรายได้ราคาแพงจากการหยุดทำงาน

4. คำถามที่พบบ่อย: คำถามเชิงวิพากษ์วิจารณ์ทางวิศวกรรม

เหตุใด API 650 Appendix G จึงจำเป็นต้องมีการวิเคราะห์โครงสร้างที่ไม่ใช่เชิงเส้นลำดับที่สองสำหรับโดมอะลูมิเนียม

เนื่องจากอะลูมิเนียมมีโมดูลัสความยืดหยุ่นต่ำกว่าเมื่อเทียบกับเหล็กกล้าคาร์บอน โปรไฟล์รูปทรงภูมิศาสตร์จึงมีความไวต่อการเปลี่ยนแปลงทางเรขาคณิตเฉพาะจุดภายใต้แรงที่ไม่สมมาตร (เช่น การสะสมของหิมะด้านเดียวหรือการเคลื่อนตัวของลม) การวิเคราะห์แบบไม่เชิงเส้นลำดับที่สองจะแมปการเปลี่ยนแปลงทางเรขาคณิตเหล่านี้แบบเรียลไทม์ เพื่อให้มั่นใจว่าแผงโครงสร้างและสตรัทโครงสร้างทั้งหมดจะรักษาเส้นทางการรับน้ำหนักที่มั่นคงภายใต้การผสมผสานการรับน้ำหนักที่ซับซ้อนในโลกแห่งความเป็นจริง

โดมอะลูมิเนียมสามารถรองรับการขยายตัวจากความร้อนได้อย่างไร

ในการจัดการการขยายตัวและการหดตัวจากความร้อนตลอดการเปลี่ยนแปลงของอุณหภูมิที่รุนแรงโดยไม่ทำให้เกิดความเครียดทางโครงสร้างบนผนังถัง การเชื่อมต่ออุปกรณ์ต่อพ่วงของโดมจะติดตั้งอยู่บนแผ่นลูกปืนแบบเลื่อน ส่วนประกอบเหล่านี้ใช้ส่วนต่อประสานที่มีแรงเสียดทานต่ำ (เช่น สเตนเลสสตีลบนเทฟล่อน/PTFE) เพื่อให้สามารถเปลี่ยนเกียร์ในแนวรัศมีได้ในขณะที่ยังคงการควบคุมในแนวนอน

สามารถติดตั้งโดม geodesic เหนือถังคอนกรีตได้หรือไม่

ใช่. เนื่องจากมีน้ำหนักเบา หลังคาโดมอะลูมิเนียมแบบ geodesic จึงเพิ่มน้ำหนักที่น้อยที่สุดให้กับโครงสร้างเก่า สิ่งนี้ทำให้พวกเขาเป็นโซลูชั่นเชิงโครงสร้างชั้นนำสำหรับการเปลี่ยนหลังคาคอนกรีตเสริมเหล็กที่ชำรุดหรือติดตั้งเพิ่มบ่อบำบัดน้ำเสียแบบเปิดด้านบนโดยไม่ทำให้ฐานรากที่มีอยู่หนักเกินไป
