หลังคาลอยสําหรับถังน้ํามันไฮดรอลิก: รักษาความบริสุทธิ์และความมั่นคงของของเหลว

น้ำมันไฮดรอลิกมีแรงดันไอต่ำเป็นพิเศษ ทำให้การสูญเสียจากการระเหยเป็นข้อกังวลทางการเงินเพียงเล็กน้อย อย่างไรก็ตาม ในการใช้งานพื้นที่จัดเก็บข้อมูลขนาดใหญ่หลังคาลอยน้ำภายใน (IFR)ถูกนำไปใช้เพื่อปกป้องความบริสุทธิ์ของของเหลว โดยทำหน้าที่เป็นเกราะป้องกันทางกายภาพอย่างสมบูรณ์ต่อออกซิเจนในชั้นบรรยากาศ การดูดซับความชื้น และการเข้ามาของอนุภาคขนาดจิ๋ว ซึ่งเป็นตัวขับเคลื่อนหลักของความล้มเหลวของส่วนประกอบปลายน้ำ

เมื่อเก็บไว้ในถังหลังคาคงที่แบบไม่มีซีลทั่วไป น้ำมันไฮดรอลิกทางอุตสาหกรรมจำนวนมากต้องเผชิญกับเวกเตอร์การย่อยสลายที่เป็นหายนะสามประการ:

• ออกซิเดชัน:การสัมผัสอย่างต่อเนื่องระหว่างออกซิเจนในบรรยากาศและชั้นพื้นผิวที่นิ่งของน้ำมันจะทำให้เกิดการสลายของโมเลกุล ทำให้เกิดตะกอนที่เป็นกรด สารเคลือบเงาที่ไม่ละลายน้ำ และโซ่โพลีเมอร์ที่ปิดกั้นเซอร์โวที่มีความแม่นยำ
• ไฮโดรไลซิส:น้ำมันไฮดรอลิกทางอุตสาหกรรมมีคุณสมบัติดูดความชื้นโดยธรรมชาติ เมื่ออุณหภูมิโดยรอบผันผวน ถังจะ "หายใจ" ในอากาศชื้น ส่งผลให้ความชื้นควบแน่นบนเปลือกถังด้านในและผสมลงในของเหลว ทำให้สารเติมแต่งป้องกันการสึกหรอหมดลงอย่างรวดเร็ว
• อนุภาคเข้า:ฝุ่น ทราย และซิลิกาที่ลอยอยู่ในอากาศด้วยกล้องจุลทรรศน์ผ่านช่องระบายอากาศของถังหยาบมาตรฐาน ซึ่งตกตะกอนโดยตรงในเมทริกซ์น้ำมัน และทำให้เกิดการสึกหรอจากการเสียดสีบนช่องว่างทางกลที่มีความทนทานต่ำ

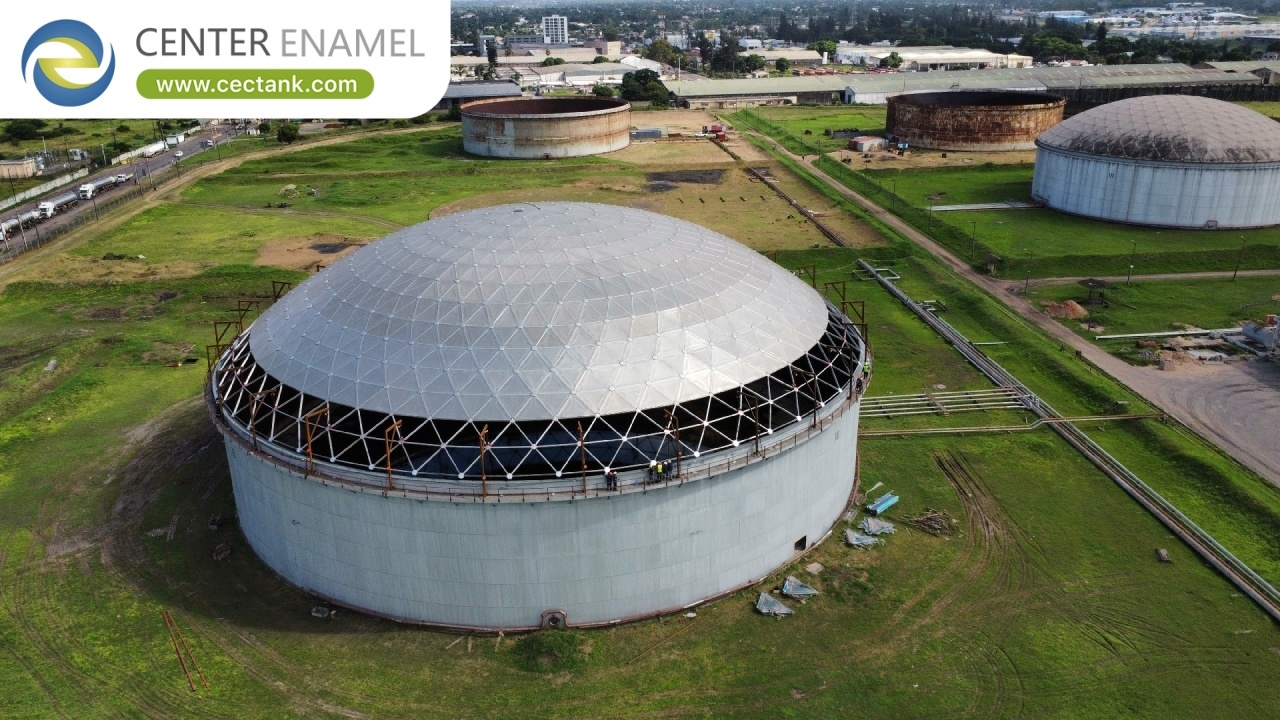

หลังคาลอยน้ำภายใน (IFR) ทำงานโดยการลอยโดยตรงบนพื้นผิวของเหลวภายในโครงสร้างภายนอกคงที่ (เช่น ถังเหล็กปิดเกลียวหรือโดมอลูมิเนียม) แผงลอยช่วยขจัดช่องอากาศเปิดเหนือของเหลว ทำให้มั่นใจได้ว่าแม้ในระหว่างรอบการเติมหรือการระบายน้ำในปริมาณมาก อากาศโดยรอบจะไม่สัมผัสกับปริมาณน้ำมันเทกอง

เพื่อรักษาการลอยตัวที่เหมาะสมและป้องกันการเอียงหรือการจมภายใต้แรงลากเชิงกลระหว่างการทำงาน ปริมาตรการกระจัดของ IFR จะต้องเกินมวลการประกอบโดยรวมอย่างปลอดภัย ฟิสิกส์ที่ควบคุมความสมดุลนี้แสดงออกมาผ่านสูตรสมดุลการลอยตัวขั้นพื้นฐาน:

พารามิเตอร์ทางโครงสร้างและความคลาดเคลื่อนทางวิศวกรรมที่จำเป็นสำหรับ IFR ในการจัดการกับสารหล่อลื่นไฮดรอลิกทางอุตสาหกรรมแตกต่างอย่างมากจากการติดตั้งปิโตรเลียมที่ระเหยง่ายทั่วไป:

คำตอบโดยตรง:จุดหลักของช่องโหว่ทางวิศวกรรมในหลังคาลอยน้ำมันไฮดรอลิกคือการปิดผนึกขอบปริมณฑล เนื่องจากซีลจะสัมผัสโดยตรงกับน้ำมันไฮดรอลิกอย่างถาวร สารประกอบอีลาสโตเมอร์จึงต้องเข้ากันได้อย่างสมบูรณ์แบบกับแพ็คเกจสารเติมแต่งเฉพาะ (รวมถึงซิงค์ ไดคิลดิธิโอฟอสเฟตหรือโพลีเมอร์ป้องกันการเกิดฟอง) เพื่อป้องกันความล้มเหลวของวัสดุ

การเลือกโพลีเมอร์ที่ไม่ถูกต้องอาจทำให้เกิดการบวมทางเคมี โครงสร้างอ่อนตัวลง หรือการแตกร้าวแบบแห้ง ซึ่งทำลายความสมบูรณ์ของซีลถัง และปล่อยเศษยางขนาดเล็กมากออกสู่แหล่งจ่ายของเหลวโดยตรง

• ฟลูออโรคาร์บอน (ไวตัน / FKM):ตัวเลือกระดับพรีเมียมสำหรับน้ำมันไฮดรอลิกสังเคราะห์ ของเหลวที่มีพื้นฐานจากชีวภาพ และการกำหนดค่าฟอสเฟตเอสเตอร์ มันมีประสบการณ์น้อยกว่า3%ปริมาตรเปลี่ยนแปลงตลอดหลายทศวรรษของการแช่อย่างต่อเนื่อง และรักษาแรงดันในการเช็ดเชิงกลที่เหมาะสมกับตัวถัง
• อะคริโลไนไตรล์ไนไตรล์สูง (NBR / Buna-N):แนะนำสำหรับน้ำมันไฮดรอลิกจากแร่ทั่วไป สูตรต้องคงปริมาณอะคริโลไนไตรล์ไว้มากกว่า36%เพื่อต้านทานแนวโน้มการบวมตัวของน้ำมันพื้นฐานอุตสาหกรรมเบา
• ห่อไอ PTFE:มักใช้เป็นเกราะป้องกันที่บางและมีความทนทานสูงพันรอบแกนโฟมหลักที่มีความยืดหยุ่น ทำให้เกิดสิ่งกีดขวางที่ลื่นและกันสารเคมี ซึ่งจะช่วยลดแรงเสียดทานตามผนังถังภายใน

การติดตั้งทางอุตสาหกรรมที่ใช้หลังคาลอยสำหรับน้ำมันหล่อลื่นหนักหรือบรรจุน้ำมันไฮดรอลิกต้องปฏิบัติตามรหัสโครงสร้างและการทดสอบต่อไปนี้อย่างเคร่งครัด:

• API มาตรฐาน 650 ภาคผนวก H:ควบคุมการออกแบบ การผลิต และความปลอดภัยในการลอยตัวของหลังคาลอยภายในภายในสภาพแวดล้อมการจัดเก็บในชั้นบรรยากาศ
• อาววา D103-09:ควบคุมการใช้งานโครงสร้างการจัดเก็บเหล็กสลักเกลียวเคลือบจากโรงงานแบบโมดูลาร์ ซึ่งให้โปรไฟล์เปลือกภายในที่ราบรื่นซึ่งจำเป็นสำหรับการเคลื่อนที่ของซีลไวเปอร์ที่กันของเหลว
• มาตรฐานความสะอาด ISO 4406:ใช้เพื่อตรวจสอบประสิทธิภาพของถัง หลังคาลอยภายในที่ปิดผนึกอย่างเหมาะสม ควบคู่ไปกับระบบหายใจแบบดูดความชื้นสัมบูรณ์บนหลังคาด้านนอกแบบตายตัว ควรรักษาความบริสุทธิ์ของน้ำมันปริมาณมากไว้ที่หรือสูงกว่าISO 16/14/11คะแนนความสะอาด

ความหนืดของของไหลสูงจะเพิ่มแรงเฉือนของของไหลที่กระทำต่อซีลขอบล้อรอบนอกระหว่างรอบการเติมและการเทออก เพื่อชดเชยความต้านทานนี้ การออกแบบโครงสร้างจะต้องมีเสานำทางที่แข็งเป็นพิเศษและสายเคเบิลป้องกันการหมุนเพื่อให้แน่ใจว่ากระดานลอยน้ำจะเคลื่อนที่ในแนวตั้งโดยไม่มีการผูก เอียง หรือขวางกับผนังถัง

ใช่. การรวม IFR เข้ากับระบบคลุมไนโตรเจนความดันต่ำ ($N_2$) แสดงถึงมาตรฐานสูงสุดในการเก็บรักษาของเหลว หลังคาลอยขจัดออกไป98%ของพื้นที่เชื่อมต่อระหว่างก๊าซเหลวและก๊าซ ซึ่งช่วยลดปริมาณก๊าซไนโตรเจนที่จำเป็นในการปกป้องพื้นที่ส่วนหัวที่เหลืออยู่ของถังจากออกซิเจนได้อย่างมาก

น้ำมันไฮดรอลิกต่างจากเชื้อเพลิงเบาตรงที่ทิ้งฟิล์มหล่อลื่นหนักไว้บนผนังถังด้านในขณะที่หลังคาตกลง ฟิล์มนี้จะดึงดูดอนุภาคละเอียดหากสามารถเข้าไปในช่องไอด้านบนได้ จำเป็นต้องมีการตรวจสอบด้วยสายตาเป็นประจำเพื่อให้แน่ใจว่าซีลที่ปัดน้ำฝนหลักสะอาด และตะกอนที่สะสมอยู่บนผนังถังไม่ทำลายขอบของซีล

เนื่องจากดาดฟ้าลอยน้ำได้รับการปกป้องโดยหลังคาภายนอกแบบตายตัว (การติดตั้งหลังคาลอยน้ำภายใน) น้ำฝนจึงไม่สะสมอยู่บนพื้นผิวดาดฟ้าโดยตรงเช่นเดียวกับบนหลังคาลอยภายนอก ดังนั้นจึงไม่จำเป็นต้องใช้ท่อระบายน้ำแบบยืดหยุ่นภายในที่ซับซ้อนซึ่งเสี่ยงต่อการรั่วหรืออุดตัน ตัวเลือกการออกแบบนี้ช่วยลดความต้องการการบำรุงรักษาอย่างต่อเนื่องของระบบได้อย่างมาก

การฝ่าฝืนใดๆ ในแผงดาดฟ้าหรือความล้มเหลวของซีลขอบล้อที่ทำให้น้ำมันไฮดรอลิกสะสมอยู่บนหลังคาลอยจะช่วยลดอัตราการลอยตัวโดยรวม หากปล่อยทิ้งไว้โดยไม่แก้ไขน้ำหนักของน้ำมันที่สะสมอาจทำให้หลังคาเอียงหรือจมได้ ถังควรติดตั้งตัวบ่งชี้ระดับอัตโนมัติหรือช่องตรวจสอบด้วยภาพเพื่อตรวจจับการรวมตัวของของเหลวตั้งแต่เนิ่นๆ
